GPZ盆式支座按使用性能分類
雙向活動支座（多向活動支座）：具有豎向承載、豎向轉動和多向滑移性能，代號為 SX。
單向活動支座：具有豎向承載、豎向轉動和單一方向滑移性能，代號為 DX。
固定支座：具有豎向承載和豎向轉動性能，代號為 GD。
GPZ盆式支座型號表示方法：
例如：GPZl5SXF：表示 GPZ 系列中設計承載力為 15MN 的雙向（多向）活動的耐寒型盆式支座。
GPZ35DX：表示 GPZ 系列中設計承載力為 35MN 的單向活動的常溫型盆式支座。
GPZ50GD：表示 GPZ 系列中設計承載力為 50MN 的固定的常溫型盆式支座。
GPZ盆式支座結構形式
雙向（多向）活動支座和單向活動支座由上座板（包括頂板和不銹鋼滑板）、聚四氟乙烯滑板、中間鋼板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩等組成。單向活動支座沿活動方向還設有導向擋塊。

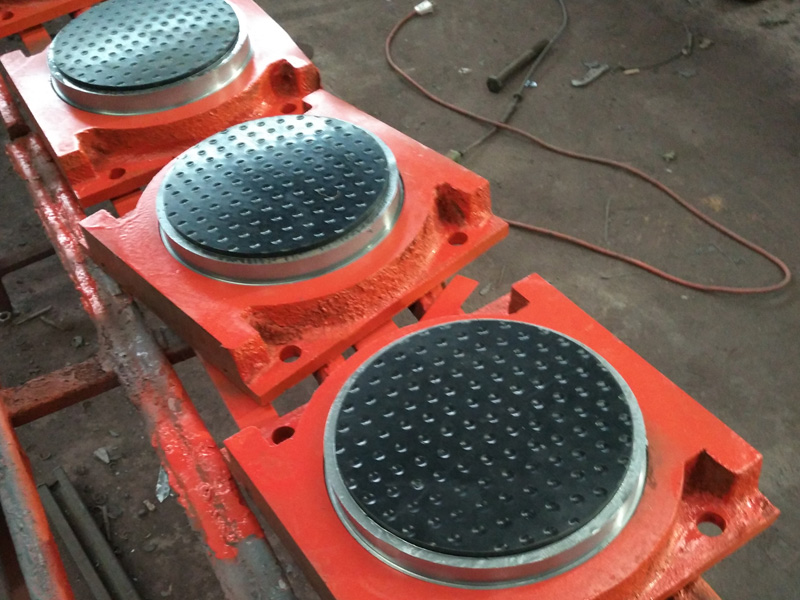

固定支座由上座板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩等組成。

GPZ盆式支座安裝和養護
GPZ盆式支座下面建議設置支承墊石，并按支座底板地腳螺栓間距與底柱規格預留螺栓孔位置，要求支承墊石表面平整，施工時支承墊石頂面的標高要注意預留支座底板下環氧砂漿墊層厚度，支座底板以外墊石做成坡面，以防積水。
支座安裝前方可開箱，并檢查支座各部件及裝箱清單，支座安裝前不得隨意拆卸支座。
GPZ盆式支座安裝步驟與注意事項
在支座設計位置處劃出中心線，同時在支座頂、底板上也標出中心線。
將地腳螺栓穿入底板（頂板）地腳螺栓孔并旋入底柱內，底板和底柱之間墊以直徑略大于底柱直徑的橡膠墊圈。
支座就位對中并調整水平后，用環氧砂漿或高標號砂漿灌注地腳螺栓孔及支座底板墊層。待砂漿硬化后拆除調整支座水平用的墊塊，并用環氧砂漿填滿墊塊位置，環氧砂漿要求灌注密實。
活動支座開箱后要注意對聚四氟乙烯板和不銹鋼滑板的保護，防止劃傷和贓物粘附于不銹鋼滑板與聚四氟乙烯滑板表面，并注意檢查 5201-2 硅脂是否注滿。
連續梁橋等在實行體系轉換切割臨時錨固裝置時，必須采取隔熱措施，以免損壞橡膠板和聚四氟乙烯板。
GPZ盆式支座養護
盆式支座使用期間內按有關養護規范定期檢查與養護。
