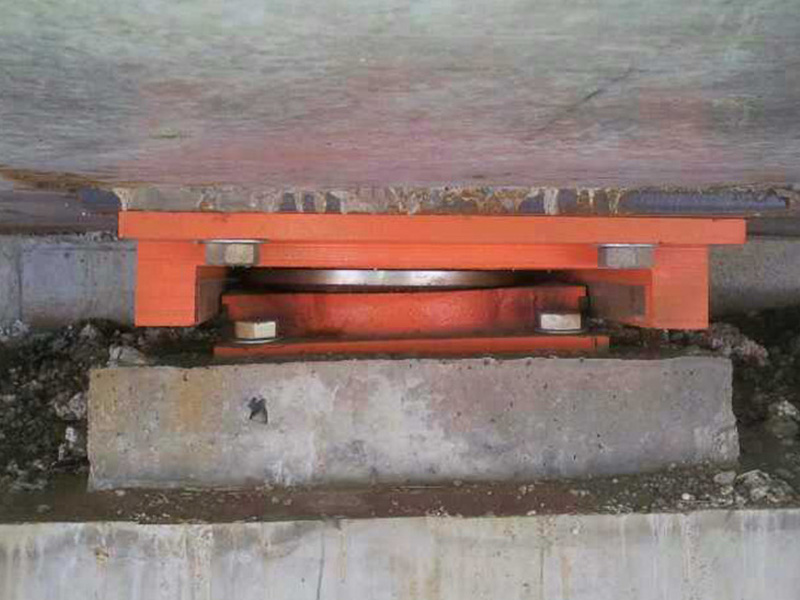

橋梁盆式橡膠支座典型病害及原因分析

1. 橋梁盆式橡膠支座方向安裝錯誤導致梁體位移

山西某橋梁，運營幾年后發現梁體橋橫向位移6cm。

原因分析:橋梁上部結構形式為連續箱梁，單獨一聯的一個支座施工安裝時方向錯誤，即設計為縱向位移支座、施工安裝為橫向位移支座，如圖2。在兩聯分界處，支座方向安裝錯誤導致梁體橫向無約束，且路線為上坡彎道，在汽車行駛過程中，固定支座約束了梁體一頭縱向位移的可能，另一頭橫向位移無約束，必然會造成梁體橫向偏移。

2.  橋梁盆式橡膠支座轉角超限

山西某橋梁，運營幾年后發現支座轉角超限。

原因分析：支座轉角超限是由于設計及安裝不當造成支座轉角超過相應荷載作用下最大的預期設計轉角。支座轉角應由盆式橡膠支座頂、底板之間的最大和最小間隙的正切值求出，橋梁盆式橡膠支座的豎向轉動角不得小于0.02rad。

3.  銹蝕

橋梁盆式橡膠支座銹蝕病害主要包括鋼板銹蝕、螺栓松動銹蝕等。

原因分析：盆式橡膠支座缺少防塵罩，長期暴露在空氣中，易發生銹蝕。

4.  支座墊石位置缺陷

廣東某橋梁盆式橡膠支座墊石與支座位置存在偏差，導致墊石受力不均勻，易造成支座墊石碎裂。

原因分析：施工與設計不符。支座墊石澆筑在梁體或墩臺身內部，澆筑時間早于支座安裝時間，兩者位置計算誤差過大導致位置偏差。

5.  支座墊石破損、銹脹

廣東某橋梁盆式橡膠支座墊石破損、銹脹。

       原因分析：支座墊石為鋼筋混凝土構件，當澆筑不密實時，水分的滲入加速其銹脹。
