橋梁支座

橋梁支座是連接橋梁上部結構和下部結構的重要結構部件。它能將橋梁上部結構的反力和變形（位移和轉角）可靠的傳遞給橋梁下部結構，從而使結構的實際受力情況與計算的理論圖式相符合。

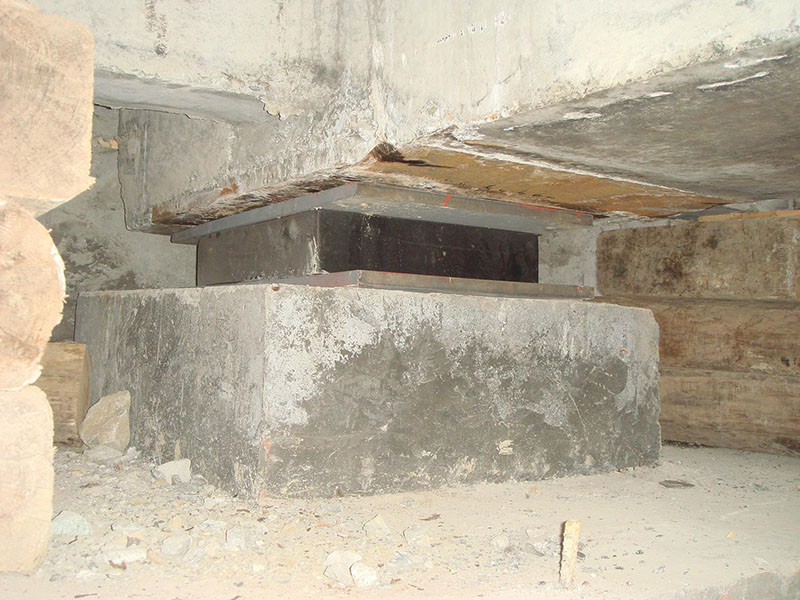

橋梁支座架設于墩臺上，頂面支承橋梁上部結構的裝置。其功能為將上部結構固定于墩臺，承受作用在上部結構的各種力，并將它可靠地傳給墩臺；在荷載、溫度、混凝土收縮和徐變作用下，支座能適應上部結構的轉角和位移，使上部結構可自由變形而不產生額外的附加內力。

橋梁支座類型很多，主要根據支承反力、跨度、建筑高度以及預期位移量來選定。

傳統的常用橋梁支座有：墊層支座、平板支座、弧形支座、搖軸支座、鉸式固定支座以及鉸式輥軸支座等。

①墊層支座。用油毛氈或石棉板做成墊層支承上部結構,用于跨度小于6米（鐵路橋）或10米（公路橋）的簡支板式橋和梁式橋。

②平板支座。由上、下兩塊平面鑄鋼板（座板）構成,用于跨度小于8米或12米的梁式橋。座板之間如加設銷釘，即可構成固定支座。

③弧形支座。其活動支座系由平板支座中的下座板改為圓弧面板而成（圖2a），可提高其滑移和轉動性能，用于跨度小于20米的公、鐵路橋。在座板間加銷釘即成固定支座。

④搖軸支座。用鑄鋼搖軸與上、下座板組成(圖2b)的活動支座，用于中等跨度梁式橋。

⑤鉸式固定支座。由鑄鋼上、下擺組成（圖2c）,兩擺之間嵌以擺卡,以控制橫向滑動。是用于大跨度梁式橋的固定支座。

⑥鉸式輥軸支座。在鉸式固定支座的下擺下面加設鍛鋼輥軸和鑄鋼座板而成（圖2d），輥軸的數量及尺寸根據支承反力的大小來確定。常用于大跨度梁式橋的活動支座。

⑦雙向活動支座。系由兩層互相疊置，而在正交的兩個方向均能滾動的鉸式輥軸支座構成，用于寬度大的梁式橋。
