GPZ ( I )型盆式橡膠支座代號表示方法:
GPZ ( I )型盆式橡膠支座性能及分類：
a 、雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX 。

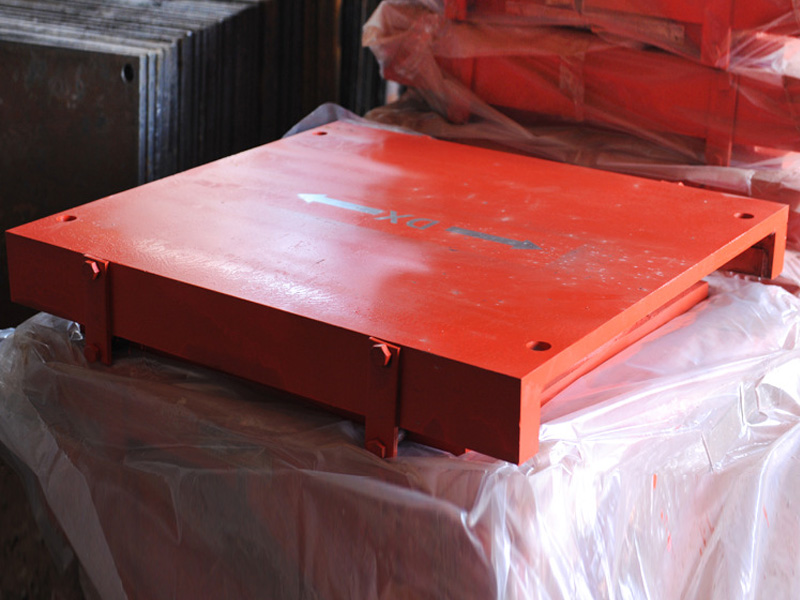

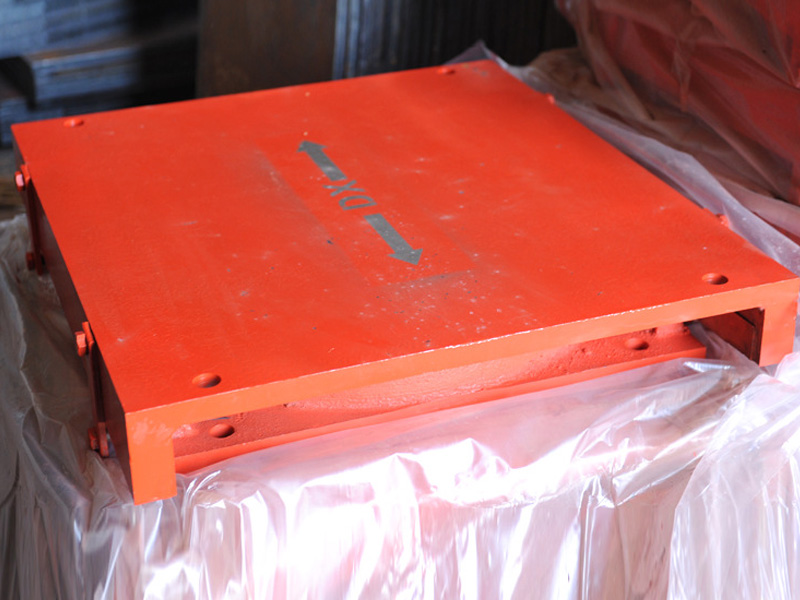

b、單向活動支座：具有豎向轉動和單一方向滑移性能，代號為DX 。
c、固定支座：僅具有豎向轉動性能，代號為GD。
GPZ ( I )型盆式橡膠支座適用溫度范圍：
a 、常溫型支座：適用于-25 ℃ ～+ 60 ℃
b 、耐寒型支座：適用干-40 ℃ ～＋60 ℃ ，代號為F 。
GPZ ( I )型盆式橡膠支座的技術性能：
a 、支座豎向轉角不小于40 。
b 、豎向承載力（KN ) 1000 一50000 共分28 級，非滑移表面的不平承載力為豎向的10 ％。
c 、磨擦系數：常溫型，μ≤0.04 ．耐寒型μ≤0.06
d 、GPZ ( I )型盆式橡膠支座位移量見表
|
類型 |
縱橋向最大位移量（mm） |
橫橋向最大位移量（mm） |
||||
|
支座反力（KN） |
GD |
SX |
DX |
GD |
SX |
DX |
|
1000~3000 |
0 |
±50:±100 |
±50:±100 |
0 |
±5:±10 |
0 |
|
3500~9000 |
0 |
±100:±150 |
±100:±150 |
0 |
±10:±15 |
0 |
|
10000~30000 |
0 |
±150:±200 |
±150:±200 |
0 |
±15:±20 |
0 |
|
32500~50000 |
0 |
±200:±250 |
±200:±250 |
0 |
±20:±25 |
0 |
|
GPZ(I)盆式橡膠支座外觀尺寸及重量表 |
||
