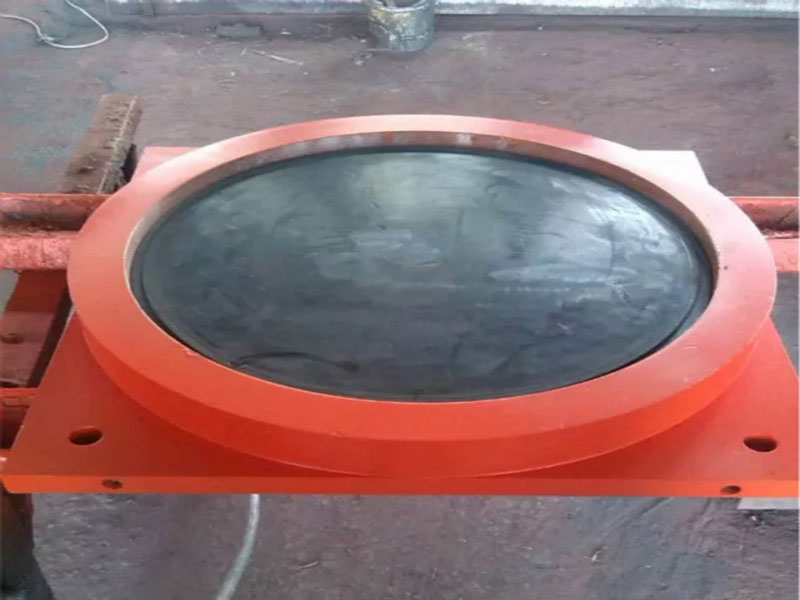

KBQZ抗拔抗震球型鋼支座

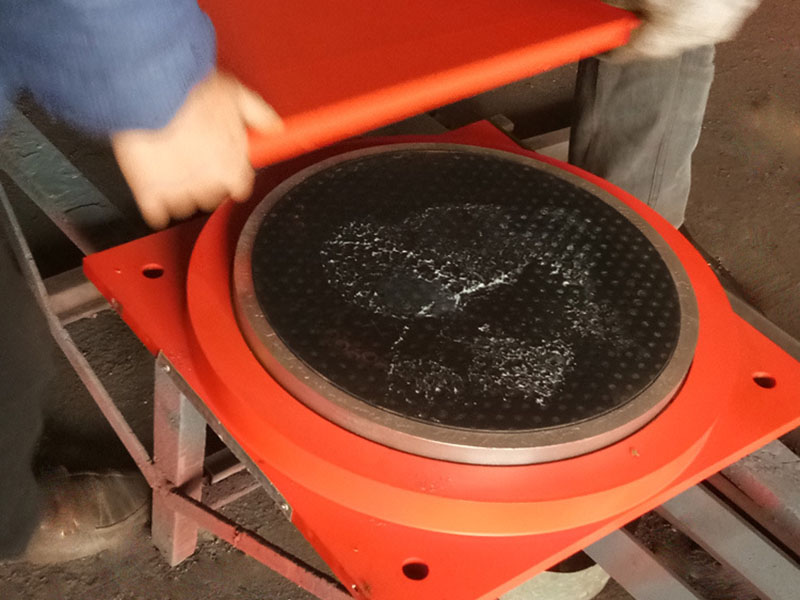

KBQZ抗拔球型鋼支座不同于普通型抗拔抗震球形支座鉸支座，減震型抗拔球鉸支座不只是注重連接和限位，更注重的是在力的釋放過程當中對結構的保護。當支座受到沖擊載荷時，緩沖裝置可通過柔性接觸減緩沖擊力，降低位移加速度，從而對支座本身和鋼結構主體起到保護作用。其次，各相對位移面之間設有不銹鋼板和聚四氟乙烯滑板，通過兩者相對滑動實現位移，這樣大大的降低了摩擦系數，使各部件間運動靈活，避免爬行現象的產生。KBQZ抗拔球型鋼支座也分為固定型、單向位移型和雙向位移型三類。

KBQZ抗拔球鉸支座，是在國標球型支座的基礎上逐步升華的產物。它們能夠滿足橋梁、建筑，尤其是鋼結構工程對節點支座性能需要。KBQZ系列普通形抗拔球鉸支座分為固定型，單向位移型和雙向位移型三種形式。球鉸支座是水平工作位置支座，在工作過程中，頂板位移箱和底板位移箱水平放置，其作用是鉸接上下構件，釋放鋼結構主體的內應力。

一、KBQZ抗拔球型鋼支座的主要技術性能

1、能名承受豎向載荷；

2、具備相當的抗豎向拔力的性能，保證豎向受拔時上下結構不脫節，且能正常轉角；

3、具備抗水平剪力的性能，保證水平受力時不脫落；

4、可滿足水平位移要求；

5、可滿足萬向轉動，萬向承載；

6、支座材質為合金鑄鋼，充分滿足工程壽命年限。

二、KBQZ抗拔球型鋼支座設計參數

1、支座豎向壓力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN.

2、支座豎向抗拔力取其豎向荷載的50%內；

3、支座水平抗剪力取豎向荷載的30%~40%；

4、設計轉角為0.02rad，也可根據實際情況在0.02~0.08rad范圍內做相應設計；

5、位移型支座根據其位移形式不同將其相應位移量設為±60~±100，也可根據實際需求設計；

6、支座滑動摩擦系數u≤0.03(-25°C~+60°C).

三、KBQZ抗拔球型鋼支座的安裝

1、支座的安裝方案、連接形式應與結構設計人員具體商定，以保證上、下部結構與支座的可靠連接和功能發揮。

2、下部鋼筋砼柱的標號不得低于C40級。

3、柱內配筋應參考本支座設計時的研究分析結果，即在自柱頂沿柱軸線方向柱腳方向的0.25b至0.6b的高度范圍內(b為柱截面寬度)，增大水平箍筋截面的配置，其增加量依承載力分析結果確定。

4、活動支座根據設計需要在上支座板與滑板之間設置偏值。

5、支座和預埋鋼板的連接若采用焊接時，要采取降溫措施，或對邊斷續焊的方法，防止支座鋼件過熱而損壞聚四氟乙烯板，橡膠密封圈和5201硅脂。

6、安裝前應使下部結構的標高和水平度滿足設計要求。支座四角高差不大于1㎜。

7、支座中心線應與主梁中心線及下部結構安裝線重合。

8、支座安裝就位后，底板與預埋鋼板焊接就符合設計要求。待梁體施工完畢后，應立即拆除臨時連接件。

9、支座安裝時必須將上支座板與下支座板的連接件安裝好，待支座安裝就位完成后拆除，并立即安裝上防塵罩(防塵罩為橡膠板，同現場施工單位負責安裝)。

四，KBQZ抗拔球型鋼支座的養護

1、支座使用期間就定期每查一次、保養一次。

2、檢查支座與上、下連接件是否有破壞，檢查螺栓是否剪斷或松動，焊縫是否開裂等。

3、檢查防塵罩內積塵情況，并清除灰塵。

4、檢查橡膠密封圈有無龜裂和老化現象。

5、旋動固定螺母，清洗干凈后重新上油，以免銹死。

6、檢查支座本身高度變化，此變化反應聚四氟乙烯板的磨耗狀況，當高度變化超過4㎜時應大修。

7、檢查防銹漆完好程度，如有脫落應用砂布磨出鋼體并呈現出金屬光澤后重新上漆。
