普通板式橡膠支座

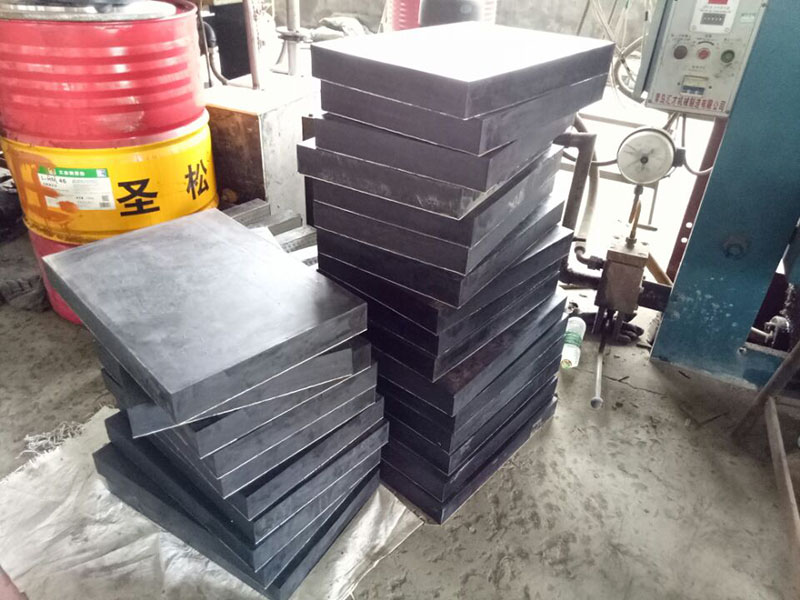

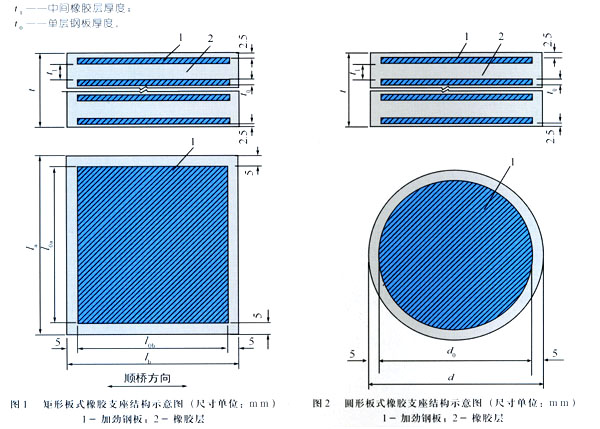

一、板式橡膠支座的結構：

板式橡膠支座由多層橡膠片與加勁鋼板鋼板，且鋼板全部包在橡膠彈性材料內形成的橡膠支座。板式橡膠支座主要特點就是可以很好的將橋梁上部結構反力可靠地傳遞給墩臺，還能適應梁端轉動及通過橡膠支座的剪切變形來適應大梁由溫差引起的伸縮變形。它與原用的鋼支座相比有明顯的優點，主要表現在其結構簡單，用鋼量少，建筑高度低，安裝、更換方便，有較長的使用期限;能適應寬橋、曲線橋、斜橋等上部結構在各方面的變形。另外，當各種車輛通過橋梁時，橡膠支座能均勻分布水平力，吸收部分振動，從而延長橋梁壽命。

二、板式橡膠支座的產品分類：

我們根據橋梁板式橡膠支座的結構型式分類如下:

普通板式橡膠支座(GJZ矩形板式橡膠支座GYZ圓形板式橡膠支座)與四氟乙烯滑板式橡膠支座(GYZF4圓形四氟滑板式橡膠支座,GJZF4矩形四氟板式橡膠支座)

1、普通板式橡膠支座（GJZ系列、GYZ系列）依靠自身的剪切變形來適應梁體的伸縮位移。

2、四氟乙烯滑板式橡膠支座（GJZF4系列、GYZF4系列）依靠四氟乙烯滑板與不銹鋼板的相對滑動來適應梁體的位移，位移量大。

3、球冠系列橋梁板式橡膠支座在傳力均勻性上，明顯優于普通橋梁板式橡膠支座。它能有效地、可靠地將上部結構的荷載傳遞到橋墩上，并且極大的改善了在支座按裝過程中產生的偏壓脫空等不良現象，特點適應于坡橋、彎橋、斜橋、曲線橋等布置復雜的橋梁上。

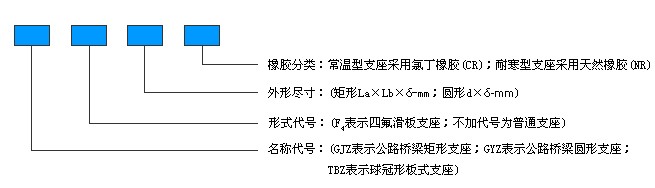

三、關于公路橋梁板式橡膠支座代號表示方法如下:

a.常溫型橡膠支座，采用氯丁橡膠(CR)生產，適用的溫度-25～60℃。

b.耐寒型橡膠支座，采用天然橡膠(NR)生產，適用的溫度-40～60℃。

示例1：公路橋梁矩形普通氯丁橡膠支座，短邊尺寸為500mm，長邊尺寸為600mm，厚度為90mm，表示為GJZ500×600×90(CR)。

示例2：公路橋梁圓形四氟滑板天然橡膠支座，直徑為400mm，厚度為50mm，表示為：GYZF4400×50(NR)。

由于板式支座本身具有足夠的豎向剛度，可以滿足較大垂直荷載，并具有良好的彈性以適應梁端的轉動。還具有較大的剪切變形以滿足上部構造的水平位移;可以產生很好的防震作用，能減輕動載對上部構造與墩臺的沖擊作用。由于板式橡膠支座具有水平剪切的各向同性，能良好傳遞上部構造多的變形。在彎、斜橋的使用中優點突出。該產品除具有普通支座的功能外，還具有在梁端作用力作用時通過球形表面橡膠層調整受力中心的位置，逐漸將力擴散到圓板式橡膠支座的鋼板和橡膠層，使支座受力均勻，尤其適用于斜交橋，立交橋等坡度橋的場所。
