QZ球型支座

QZ球型支座構造特點及功能

QZ球型盆式支座是由上支座板含不銹鋼板、下支座板、球冠襯板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及防塵結構等組成。本系列產品與普通盆式橡膠支座相比，其轉角更大、轉動靈活、承載力大、容許位移量大等特點，而且能更好地適應支座大轉角的需要。該系列產品被廣泛應用于曲線橋、直橋、斜橋及城市立交橋等橋梁工程中。

QZ球型支座產品分類：

球型支座具有承受豎向荷載和各向轉動動能，按其水平向位移特性分類為：

A、雙向活動支座：具有多向位移性能，代號DX；

B、單向活動支座：承受單向水平荷載，具有縱向位移性能，代號ZX；

C、固定支座：承受各向水平荷載，各向均無位移，代號GD。

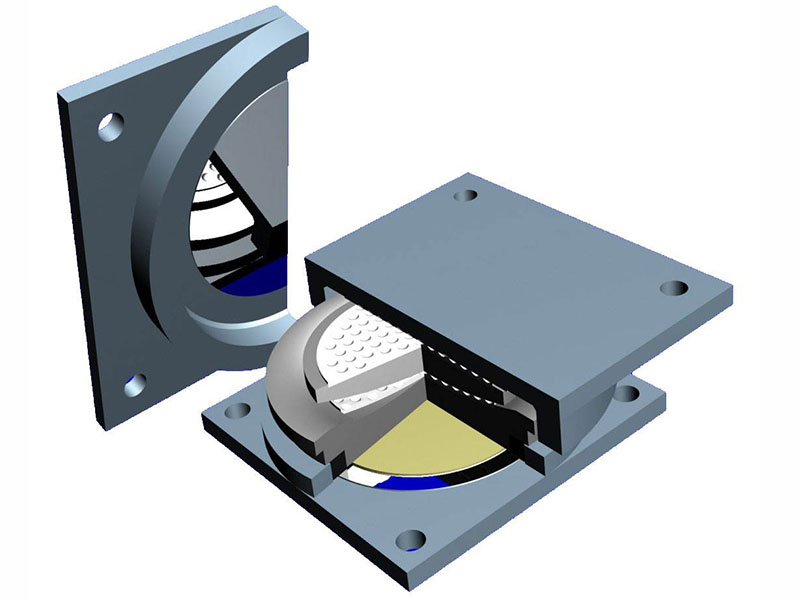

QZ球形支座結構型式：球型支座由上支座板（含不銹鋼板）、球冠襯板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防塵結構等組成。
