隔震支座-建筑隔震橡膠支座

隔震橡膠支座分類

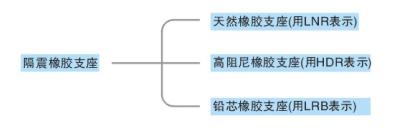

1、按支座選用材質及有無鉛芯分類
天然橡膠支座(LNR)是以天然橡膠為主要原材料制成的；高阻尼橡膠支座(HDR)是在橡膠母材中添加碳或其它元素，使疊層橡膠具有良好的阻尼性能；鉛芯橡膠支座(LRB)是含有鉛芯的橡膠支座，以提高隔震支座的阻尼比，并增加隔震支座的早期剛度，以便控制風反應和微震。

采用以上何種形式的隔震橡膠支座都至少具有如下功能：具有足夠的耐久性，大于一般建筑結構的設計年限；具有足夠的豎向和水平剛度，能夠穩定的支承上部結構，并保證上部結構的基本周期延長到1.5- 3.0秒左右；具有足夠大的水平變形能力，確保在強震下不會出現失穩；水平剛度受垂直壓縮荷載的影響較小;設計及施工方便。

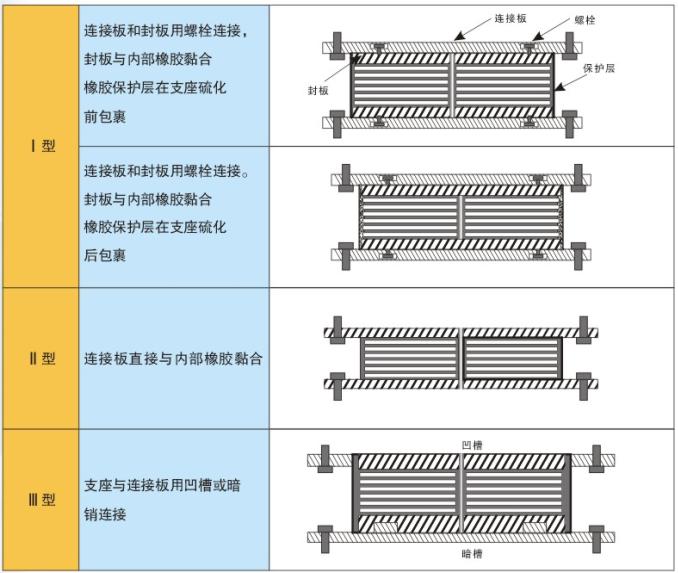

2、按隔振支座的構造分類

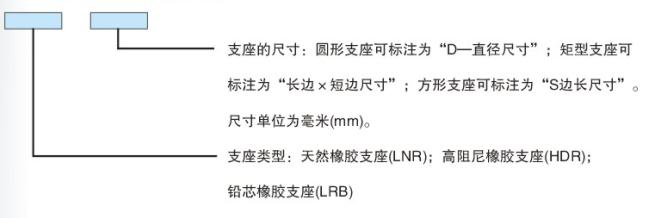

3、隔震支座的表示方法
例：直徑為800mm的鉛芯橡膠支座表示為：LRB D-800;

邊長為800mm x 600mm的矩形天然橡膠支座表示為：LNR 800x600;

邊長為800mm的方形高阻尼橡膠支座表示為：HDRS800或HDR800x800

橋梁用隔震橡膠支座的技術指標及標準：

1、橋梁隔震橡膠支座采用標準及依據：

我公司生產的橋梁用隔震橡膠支座是依據中華人民共和國國家標準GB 20688.2 — 2006《橡膠支座第2部分：橋梁隔震橡膠支座》GB/T20688.1 —2007《橡膠支座第1部分：隔震橡膠支座試驗方法》進行設計和生產加工的。

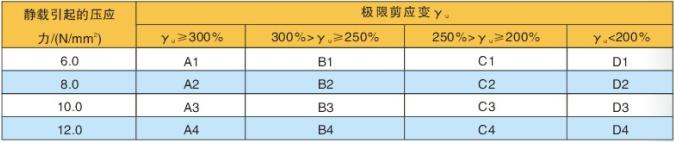

2、橋梁隔震橡膠支座極限性能分類：
3、橋梁隔震橡膠支座水平等效剛度允許偏差分類:

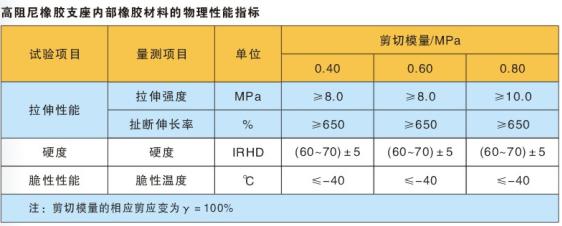

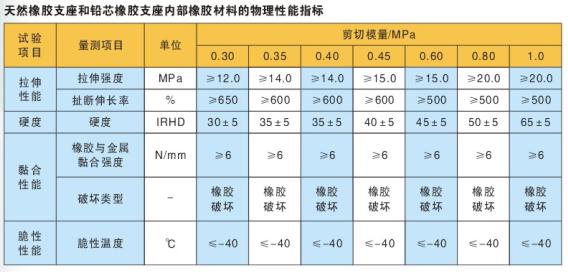

4、橋梁隔震橡膠支座橡膠材料拉伸性能指標:
建筑用隔震橡膠支座的技術指標及標準：

1、建筑隔震橡膠支座采用標準及依據：
我公司生產的橋梁用隔震橡膠支座是依據中華人民共和國國家標準GB20688.3-2006《橡膠支座第3部分：建筑隔靂橡膠支座》、GB/T20688.1—2007《橡膠支座第1部分：隔震橡膠支座試驗方法》進行設計和生產加工的。

2、建筑隔震橡膠支座極限性能分類：
3、建筑隔震橡膠支座剪切性能允許偏差分類

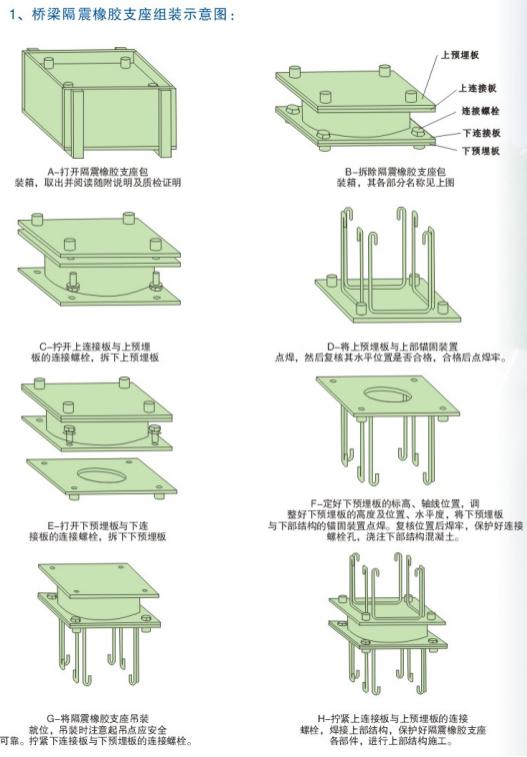

隔震橡膠支座的安裝示意圖
