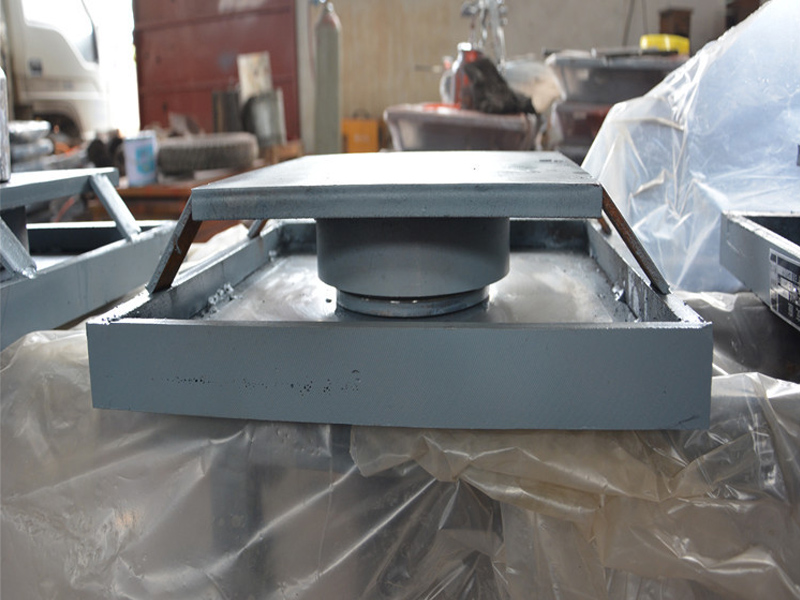

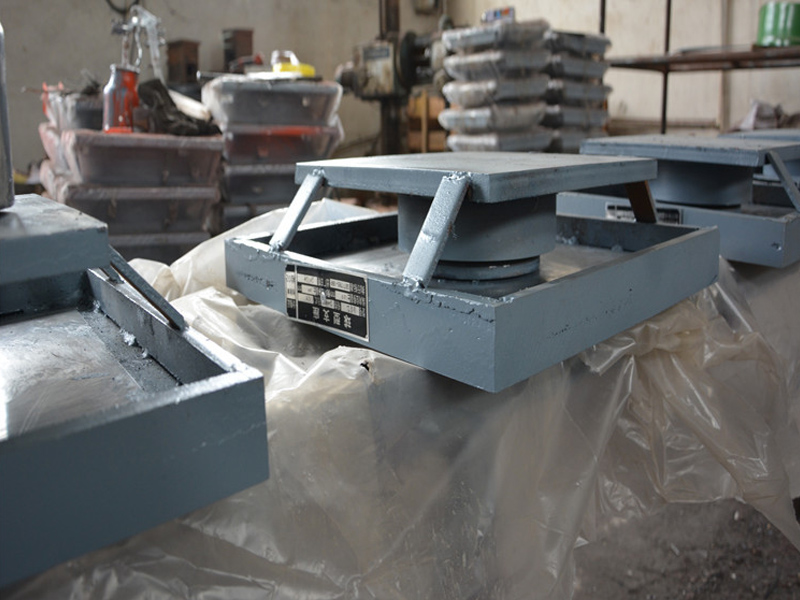

一、GCPZ鋼結構盆式支座產品結構

    GCPZ系列盆式橡膠支座一般由上支座板組件、耐磨板、活塞、導軌組件、橡膠墊、黃銅密封圈、橡膠密封圈、地盤組件及錨固組件等組成。除預埋鋼板可向廠家訂貨或施工方自行加工外，支座其余各構件均為支座產品的一部分，由廠家配套提供（支座本體、錨棒、錨栓）。若自行加工預埋鋼板，應在施工圖中提醒施工單位注意錨棒預留孔與錨棒的公差匹配并做好預埋鋼板與錨棒的焊接。
二、GCPZ鋼結構盆式支座型號

    本例表示豎向承載力為4000kN，主位移方向位移量為±50mm，水平承載力為豎向承載力的10%，常溫單向活動型盆式橡膠支座。          該系列支座根據使用環境分普通型（一般大氣環境）和耐腐蝕型（海洋大氣環境與重度污染大氣環境），耐腐蝕支座型號后加注（NS）以做標識；如上述示例耐腐蝕型支座表示為：GCPZ-4000-DX-e50-Ⅰ-NS。

本系列GCPZ鋼結構盆式支座根據標準和設計要求，按豎向承載力分為39個等級：
400kN、500kN、600kN、800kN、1000kN、1500kN、2000kN、2500kN、3000kN、3500kN、4000kN、4500kN、5000kN、5500kN、6000kN、7000kN、8000kN、9000kN、10000kN、12500kN、15000kN、17500kN、20000kN、22500kN、25000kN、27500kN、30000kN、32500kN、35000kN、37500kN、40000kN、42500kN、45000kN、47500kN、50000kN 、52500kN、55000kN、57500kN、60000kN。



三、GCPZ鋼結構盆式支座產品特點
相對于目前市面上的同類支座，本產品從選材、構造、細節、安全經濟性等四個方面做了優化，主要特點如下：
3.1 材質優良
支座主體鋼材采用Q345熱軋鋼板代替鑄鋼，力學性能更為可靠；耐磨材料采用改性超高分子量聚乙烯（即UHMW-PE）代替聚四氟乙烯板（即PTFE），磨耗低、摩擦系數小、使用壽命長。
3.2  構造合理
本產品對現有支座產品在構造上進行了優化，構造更合理：固定型、單向型及雙向型支座均設有預埋鋼板結構，便于支座安裝；支座采用錨棒、錨栓與混凝土連接，受力可靠，維護、更換方便；單向型支座采用中間導軌結構，支座滑動更順暢。
3.3  注重細節
支座采用新型錨栓結構，抗剪能力更強；混凝土接觸面增設抗磨槽，傳力更均勻；支座選用新型防塵圈既保護橡膠墊又保護耐磨板，延長使用壽命；防腐涂裝按照現行《公路橋梁鋼結構防腐涂裝技術條件》（JT/T 722）設計，根據不同工程氣候環境和防腐年限分別采用不同涂裝配套體系，防腐性能可靠，耐久性好。
3.4  安全經濟

GCPZ鋼結構盆式支座采用精細化設計，對每個型號的每個部件均進行受力分析，確保支座受力安全且各部件具有同等的安全度，造價更為經濟。支座豎向承載力、水平承載力安全系數為1.5；支座設計按照交通部相關標準及規范，同時參考鐵路系統相關標準及要求，并滿足歐洲規范設計標準。
