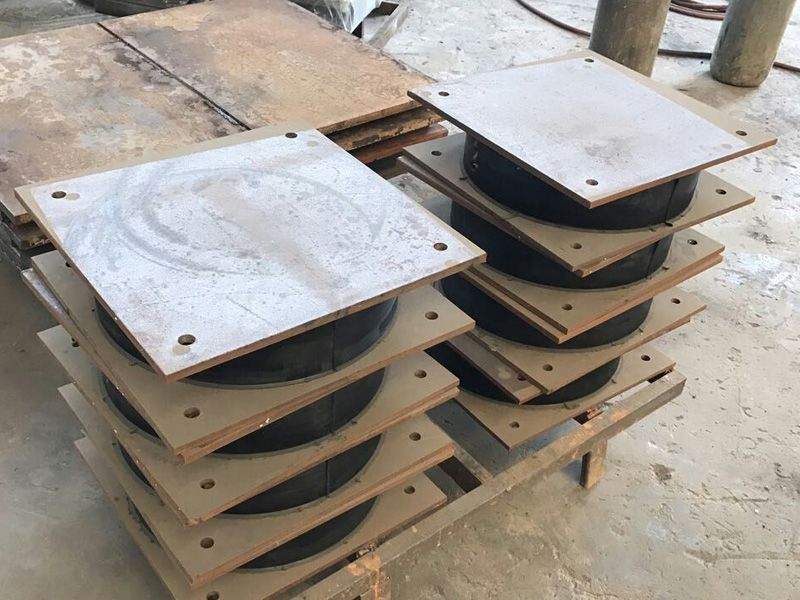

     高阻尼隔震橡膠支座由于水平剪切位移量大，在中小跨徑連續梁中均能滿足橋梁上部結構的變形要求。當一聯的連續梁較長，連續梁端部變形量較大時，可采用滑動型高阻尼隔震橡膠支座。與上圖的固定型高阻尼隔震橡膠支座相比，滑動型高阻尼隔震橡膠支座在橡膠本體的頂部無頂鋼板，取而代之的是聚四氟乙烯板，上支座鋼板采用不銹鋼板，四氟乙烯板與不銹鋼板之間具有較小的摩擦系數，其活動摩擦系數一般不大于0.03。
     采用高阻尼隔震橡膠支座的橋梁結構，在進行橋梁結構的抗震分析時，應根據《公路橋梁抗震設計細則》（JTG/T B02-01-2008）或《城市橋梁抗震設計規范》（CJJ 166-2011）的相關條文進行。進行地震力分析時，推薦采用非線性動力時程分析方法。在這需要提醒注意的是，由于采用了高阻尼隔震橡膠支座，橋梁結構變柔，相應的上部結構位移量增大，為了確保具有減隔震支座橋梁的預期性能，相鄰上部結構之間應留有足夠的間隙，因此必須對伸縮縫裝置、相鄰梁間限位裝置、防落梁裝置等進行合理設計，并對施工質量給予明確規定。

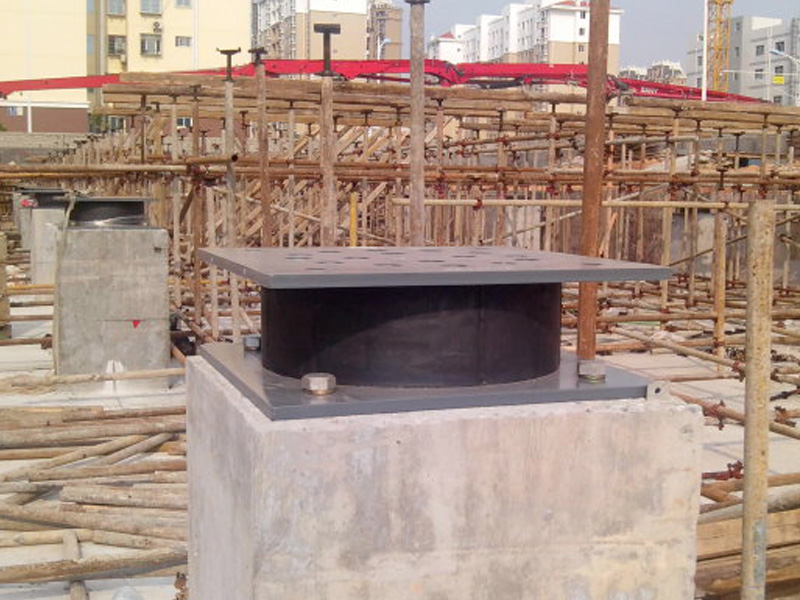

     高阻尼隔震橡膠支座安裝時，應水平放置。梁底的縱、橫坡度由梁底的預埋鋼板和槭形混凝土塊調整；墩臺頂的橫坡度由支承墊石調整。支座墊石的混凝土標號不宜低于C40，墊石頂面四角高差不得大于2mm，考慮到安裝養護和必要的更換支座的方便，墊石應有適當的高度。為確保支座準確就為安裝，減少對墩臺頂面受力鋼筋的干擾，建議在支承墊石頂面預留錨栓孔，預留孔中心及對角線位置偏差不得超過10mm。另外，支承墊石混凝土中需增設至少4層鋼筋網，布筋范圍須大于支座底鋼板平面尺寸，鋼筋推薦采用HRB400，直徑為12mm，網格為100mm×100mm，網片間距為60mm～80mm。預留孔處的網狀鋼筋斷開，但需在孔邊增設相同直徑的補強鋼筋。支座安裝時，錨栓孔應灌漿密實，灌漿材料推薦使用無收縮環氧樹脂砂漿。
     高阻尼隔震橡膠支座的更換與普通橡膠支座類似，只是在頂升之前，需拆除支座的錨固螺栓，頂升后，移出需要更換的橡膠本體，安裝對應規格的新支座。這里需要注意的是，在更換時，應先確定是否需要根據舊支座實際剪應變對新支座預先設置與舊支座對應的剪應變，并測定實際需要的剪應變值，組裝完成后按要求設置剪應變并固結。
