     橋梁板式橡膠支座（GYZ/GJZ）安裝質量的影響

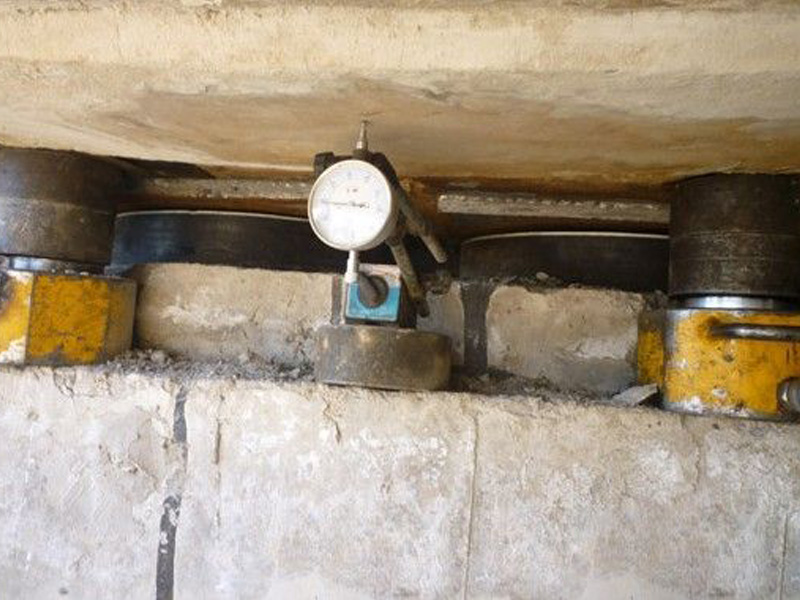

    橋梁板式橡膠支座（GYZ/GJZ）的安裝技術與工藝很重要, 支座安裝質量將直接影響支座的受力狀態和耐久性。調查發現支座安裝中常見質量問題如下: ①支座墊石與梁底支承楔塊的位置、尺寸、標高的施工偏差過大。即支座墊石與梁底支承楔塊的位置不準確, 每邊寬出支座的尺寸過小、支座墊石與梁底支承楔塊的高度過大或過小、墊石頂標高的施工偏差過大。②支座墊石混凝土頂不水平、不平整。③支座墊石與梁底支承楔塊內鋼筋缺漏或保護層厚度過大, 個別支座的規格型號與設計要求不完全相符。④支座安裝的位置、方向的施工偏差過大。⑤支座上、下面未與梁底支承面、墊石頂面完全密貼或支座頂面不水平、支座頂標高的施工偏差過大, 出現支座局部脫空、偏壓等現象。⑥四氟乙烯滑板與不銹鋼滑板劃傷、表面臟污、硅脂未注滿。

     橋梁板式橡膠支座（GYZ/GJZ）設計選型和布置的影響
    調查發現, 許多橋梁設計圖紙中, 通常僅僅對支座的直徑或長寬、高(規格)提出了要求, 而對所選支座內部結構、形狀系數和承載力卻沒有的具體要求, 這必然導致支座廠商提供外觀、規格符合設計圖紙要求, 但內部結構(含膠量、支座的形狀系數)符合廠商利益要求的產品。可支座的含膠量和形狀系數直接影響支座的各項性能(承載能力和壽命)。支座的規格系列中同一外形規格的橡膠支座的形狀系數(S)通常都分為二檔(S=12 和 S=7)。值得注意的是, 根據撕裂能理論計算, 隨著形狀系數(S)的下降,橡膠支座的臨界承載能力也同步下降。當形狀系數由 12 下降至 7 時, 橡膠支座的臨界承載能力下降約 42%。現行規范規定形狀系數的取值范圍為 5 至12, 因此廠商提供些范圍的形狀系數都是符合規范的, 但實際承載能力或疲勞強度儲備是不同的。這應當引起設計人員和規范制定者的重視。
     調查還發現, 在許多橋梁設計圖紙中, 橡膠支座的布置是錯誤的, 即活動支座與固定支座的布置不正確。輕則造成落梁后, 橡膠支座初始變形(剪切)過大, 造成支座處于不正確的變形受力狀態中, 從而造成支座的局部超載, 影響支座彈性功能的發揮和承載能力及使用壽命。嚴重的還發生了落梁即造成梁體滑落的事故。
除以上因素外, 還有環境、荷載、養護維修等影響。所以支座的使用壽命, 是各種因素綜合作用的結果。
