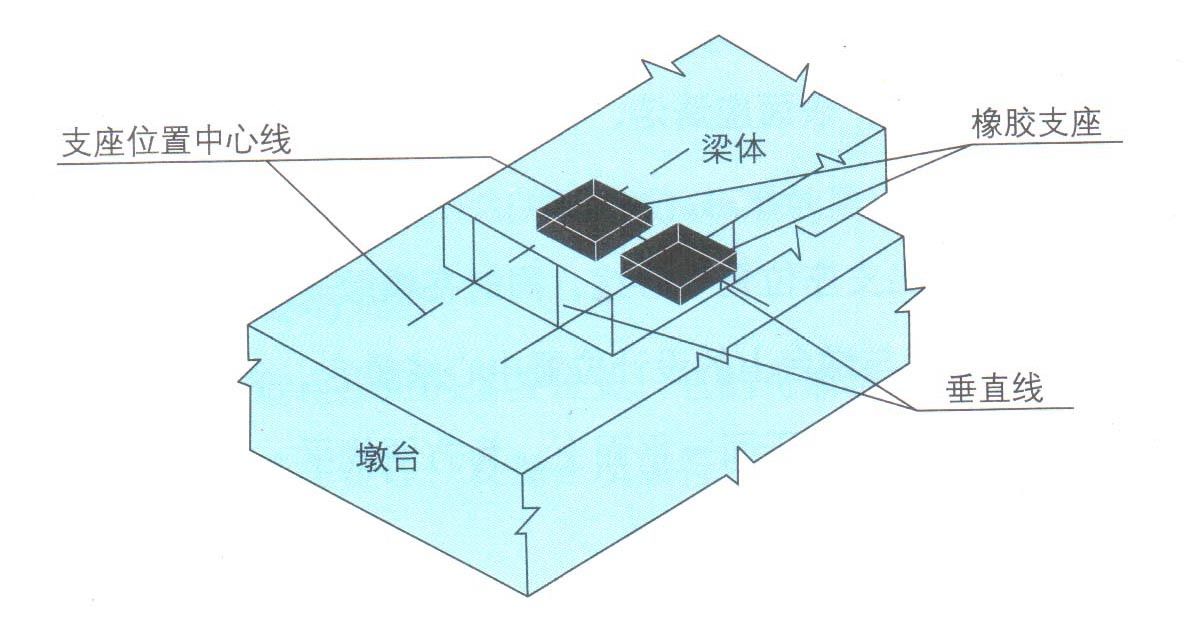

板式橡膠支座安裝布置

板式橡膠支座的合理布置

1、 板式橡膠支座設計功能要求

按照設計和使用功能的不同，板式橡膠支座可以分為固定和滑動兩大類。固定支座其作用是把橋梁的上層結構在墩臺上進行固定，允許橋跨發生轉動但是限制了位移，負責傳遞水平力和豎向應力。而滑動支座只能傳遞豎向的應力，能夠保證橋跨在溫差、荷載作用和混凝土收縮等因素作用下，可以自由的轉動和位移。

公路橋梁板式橡膠支座的設計的功能作用，首先應該滿足將上部結構的重量安全、可靠地傳遞到橋墩上，并且應該有足夠的承載力。還應該具有較好的減震作用，在突發的災害環境之下能夠起到吸收能量的作用，還要滿足對其進行安裝、更換、維護修理的方便。

2、 板式橡膠支座設計要點

(1)應該對橋梁支座的位移、反力和轉角進行計算。為了能夠對橋梁支座進行正確的選擇和設計，對不同結構的橋梁進行支座位移、所承受的反力和轉角進行全面準確的分析計算是必不可少的。通過計算來提供支座的位移、反力和轉角所應該使用的數據，使支座的設計能夠更加可靠。

(2)應該對支座震動的頻率和周期進行計算，支座振動周期和橋梁的跨度、橋型、材料性質、截面尺寸等因素有關系。

3、 板式橡膠支座布置原則

在對板式橡膠支座進行布置的時候，不恰當的布置會使支座很容易發生損壞，因此布置支座應該考慮一定的基本原則。

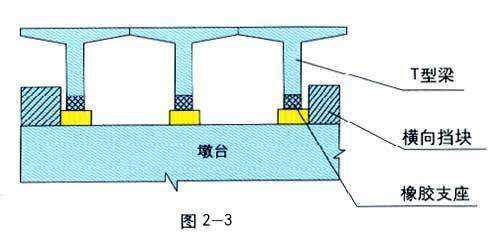

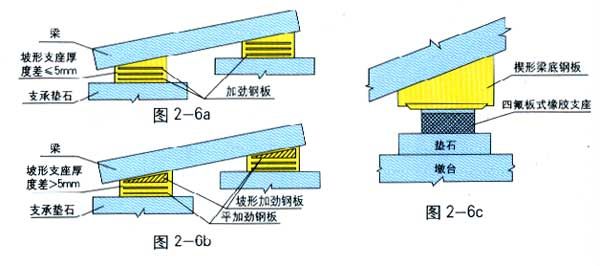

       當其上部結構是空間結構的時候，支座除了需要對水平和垂直反力進行可靠的傳遞，還應該能夠適應橋梁橫向和順向的變形。如果橋梁位于坡道上，支座應該在下坡方向橋臺上進行設置。而對于長度較大的連續梁橋麗言，應該在橋的中間部位來設置固定支座，減少兩端支座位移量。對簡支梁橋應該在一端設置活動支座，另一端設置固定支座。
