LRB鉛芯隔震橡膠支座施工布置

LRB鉛芯隔震橡膠支座布置原則:

LRB系列鉛芯隔震橡膠支座分為矩形鉛芯支座、圓形鉛芯支座兩種類型，根據橋梁的結構型式、跨徑、聯長及橋梁寬度等參數確定支座的布置原則。

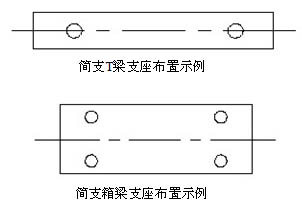

簡支梁：

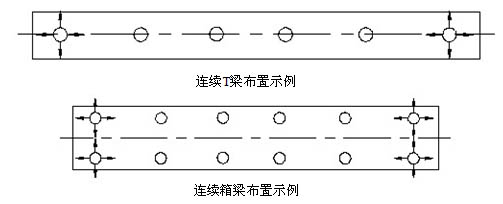

連續梁：

支座布置時應檢算支座的設計位移量是否滿足制動力、混凝土收縮徐變和溫度等共同作用及地震力引起的位移需求。

連續梁單聯長度不宜超過200m，跨數不宜超過6跨，若需要超過6跨時，支座布置應檢算靠近滑動型支座的固定型支座的位移量是否滿足位移需求，再根據情況增設滑動型支座。

LRB鉛芯隔震橡膠支座選用原則:

支座選型時，可根據橋梁所在地區的地震動峰值加速度直接選用相應的支座型號規格，且應考慮選用支座的水平剛度及最大剪應變檢算是否滿足相應地震力作用下的使用要求。

支座選型時應根據跨度和溫度變化幅度，并考慮施工偏差等因素選用相應位移量的支座。

支座選型應滿足實際橋梁結構的空間位置要求，錨固螺栓應避免與結構受力鋼筋位置沖突。

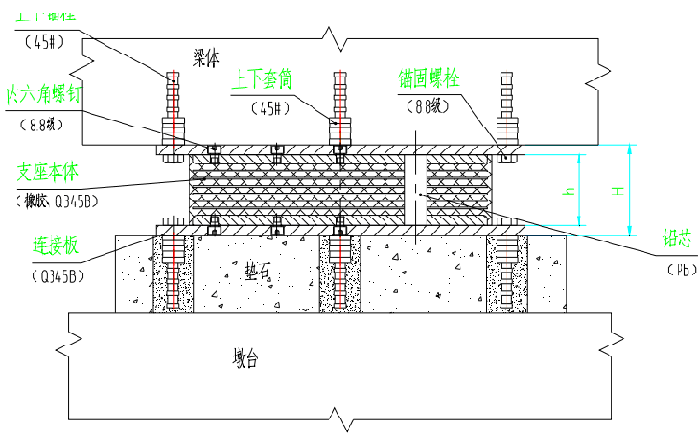

LRB鉛芯隔震橡膠支座布置示意圖:
