板式橡膠支座是由若干層橡膠片與薄鋼板經加壓硫化而成。板式橡膠支座主要功能是將橋梁上部結構反力可靠地傳遞給墩臺，適應梁端轉動及通過橡膠支座的剪切變形來適應上部結構的自由變形（水平位移及轉角）。根據這些要求，板式橡膠支座應設計成在垂直方向具有足夠的剛度，從而保證在最大豎直載荷下，支座有柔性較小的變形；水平方向則應有一定的柔性，以適應梁體由于制動力，溫度、混凝土的收縮、徐變及荷載作用等引起的水平位移；同時適應梁體的轉動。
板式橡膠支座分類：

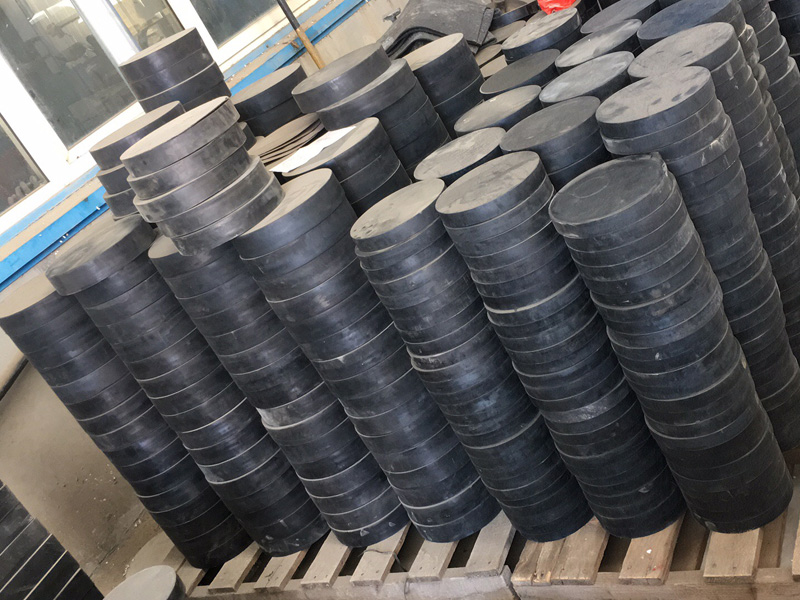

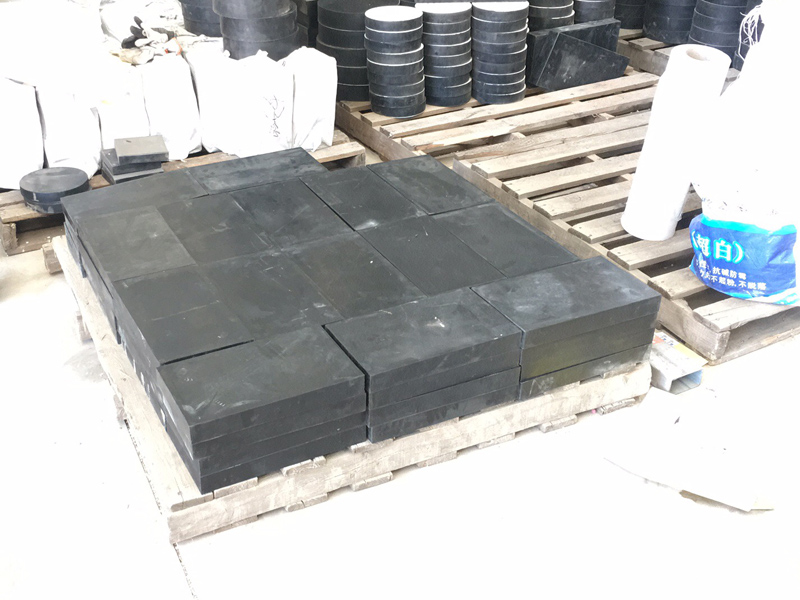

一、 矩形（圓形）板式橡膠支座：GYZ板式橡膠支座、GJZ板式橡膠支座
（一）性能：本產品由多層橡膠片與薄鋼板鑲嵌、粘合壓制而發。有足夠的豎向剛度以承壓垂直荷載，能將 上部構造的反力可靠地傳遞給墩臺，有良好的彈性，以適應梁端的轉動；又有較大的剪切變形以滿足上部 構造的水平位移。
（二）特點：本產品在橋梁建筑、水電工程、房屋抗震設施上已廣泛應用，與原用的鋼支座相比，有構造 簡單，安裝方便；節約鋼材，價格低廉；養護簡便，易于更換等優點，且本品建筑高度低，對橋梁設計與降低造價有益；有良好的隔震作用，可減少活載與地震力對建筑物的沖擊作用。
二、 GJZ、GYZ板式橡膠支座規格尺寸參數表
| 序號 | la×lb（或d） | RCK | S | t(mm) | △l1 | △l2 | te | RCK(KN) | t1 | t0 | ||
| （mm） | （KN） | 溫熱地區 | 寒冷地區 | 嚴寒地區 |
(mm) |
(mm) |
||||||
| 1 | GJZ 100×150 | 101 | 5.48 | 21 | 5 | 7 | 15 | 35(53) | 42(63) | 53(79) | 5 | 2 |
| 28 | 7.5 | 10.5 | 20 | |||||||||
| 2 | GJZ 100×200 | 137 | 6.11 | 21 | 5 | 7 | 15 | 47(70) | 56(84) | 70(105) | 5 | 2 |
| 28 | 7.5 | 10.5 | 20 | |||||||||
| 3 | GYZ d150 | 154 | 7 | 21 | 5 | 7 | 15 | 41(62) | 49(74) | 62(930 | 5 | 2 |
| 28 | 7.5 | 10.5 | 20 | |||||||||
| 35 | 10 | 14 | 25 | |||||||||
| 42 | 12.5 | 17.5 | 30 | |||||||||
| 4 | GJZ 150×150 | 196 | 7 | 21 | 5 | 7 | 15 | 53(79) | 63(95) | 79(118) | 5 | 2 |
| 28 | 7.5 | 10.5 | 20 | |||||||||
| 35 | 10 | 14 | 25 | |||||||||
| 42 | 12.5 | 17.5 | 30 | |||||||||
| 5 | GJZ 150×200 | 266 | 8.06 | 21 | 5 | 7 | 15 | 70(105) | 84(126) | 105(158) | 5 | 2 |
| 28 | 7.5 | 10.5 | 20 | |||||||||
| 35 | 10 | 14 | 25 | |||||||||
| 42 | 12.5 | 17.5 | 30 | |||||||||
| 6 | GJZ 150×250 | 336 | 8.84 | 28 | 7.5 | 10.5 | 20 | 88(131) | 105(158) | 131(197) | 5 | 2 |
| 35 | 10 | 14 | 25 | |||||||||
| 42 | 12.5 | 17.5 | 30 | |||||||||
| 7 | GJZ 150×300 | 406 | 9.44 | 28 | 7.5 | 10.5 | 20 | 105(1580 | 126(189) | 158(236) | 5 | 2 |
| 35 | 10 | 14 | 25 | |||||||||
| 42 | 12.5 | 17.5 | 30 | |||||||||
| 8 | GYZ d200 | 284 | 9.5 | 35 | 10 | 14 | 25 | 73(110) | 88(132) | 110(165) | 5 | 2 |
| 42 | 12.5 | 17.5 | 30 | |||||||||
| 49 | 15 | 21 | 35 | |||||||||
| 56 | 17.5 | 24.5 | 40 | |||||||||
| 9 | GJZ 200×200 | 361 | 9.5 | 35 | 10 | 14 | 25 | 93(140) | 112(168) | 140(210) | 5 | 2 |
| 42 | 12.5 | 17.5 | 30 | |||||||||
| 49 | 15 | 21 | 35 | |||||||||
| 56 | 17.5 | 24.5 | 40 | |||||||||
| 10 | GJZ 200×250 | 456 | 10.6 | 42 | 12.5 | 17.5 | 30 | 117(175) | 140(210) | 175(263) | 5 | 2 |
| 49 | 15 | 21 | 35 | |||||||||
| 56 | 17.5 | 24.5 | 40 | |||||||||
| 11 | GJZ 200×300 | 551 | 7.17 | 30 | 8 | 11.2 | 21 | 140(210) | 168(252) | 210(315) | 8 | 3 |
| 41 | 12 | 16.8 | 29 | |||||||||
| 52 | 16 | 22.4 | 37 | |||||||||
| 12 | GJZ 200×350 | 646 | 7.62 | 30 | 8 | 11.2 | 21 | 163(245) | 196(294) | 245(368) | 8 | 3 |
| 41 | 12 | 16.8 | 29 | |||||||||
| 52 | 16 | 22.4 | 37 | |||||||||
| 13 | GJZ 200×400 | 741 | 7.98 | 30 | 8 | 11.2 | 21 | 187(280) | 224(336) | 280(420) | 8 | 3 |
| 41 | 12 | 16.8 | 29 | |||||||||
| 52 | 16 | 22.4 | 37 | |||||||||
| 14 | GYZ d250 | 452 | 7.5 | 41 | 12 | 16.8 | 29 | 115(172) | 137(206) | 172(258) | 8 | 3 |
| 52 | 16 | 22.4 | 37 | |||||||||
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 15 | GJZ 250×250 | 576 | 7.5 | 41 | 12 | 16.8 | 29 | 146(219) | 175(263) | 219(328) | 8 | 3 |
| 52 | 16 | 22.4 | 37 | |||||||||
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 16 | GJZ 250×300 | 696 | 8.21 | 41 | 12 | 16.8 | 29 | 175(263) | 210(315) | 263(394) | 8 | 3 |
| 52 | 16 | 22.4 | 37 | |||||||||
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 17 | GJZ 250×350 | 816 | 8.79 | 41 | 12 | 16.8 | 29 | 204(306) | 245(368) | 306(459) | 8 | 3 |
| 52 | 16 | 22.4 | 37 | |||||||||
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 18 | GJZ 250×400 | 936 | 9.29 | 41 | 12 | 16.8 | 29 | 233(350) | 280(420) | 350(525) | 8 | 3 |
| 52 | 16 | 22.4 | 37 | |||||||||
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 19 | GJZ 250×450 | 1056 | 9.71 | 41 | 12 | 16.8 | 29 | 263(394) | 315(473) | 394(591) | 8 | 3 |
| 52 | 16 | 22.4 | 37 | |||||||||
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 20 | GJZ 250×500 | 1176 | 10.07 | 41 | 12 | 16.8 | 29 | 292(438) | 350(525) | 438(656) | 8 | 3 |
| 52 | 16 | 22.4 | 37 | |||||||||
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 21 | GYZ d300 | 661 | 9.06 | 52 | 16 | 22.4 | 37 | 165(247) | 198(297) | 247(371) | 8 | 3 |
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 85 | 28 | 39.2 | 61 | |||||||||
| 22 | GJZ 300×300 | 841 | 9.06 | 52 | 16 | 22.4 | 37 | 210(315) | 252(378) | 315(473) | 8 | 3 |
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 85 | 28 | 39.2 | 61 | |||||||||
| 23 | GJZ 300×350 | 986 | 9.78 | 52 | 16 | 22.4 | 37 | 245(368) | 294(441) | 368(551) | 8 | 3 |
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 85 | 28 | 39.2 | 61 | |||||||||
| 24 | GJZ 300×400 | 1131 | 10.4 | 52 | 16 | 22.4 | 37 | 280(420) | 336(504) | 420(630) | 8 | 3 |
| 63 | 20 | 28 | 45 | |||||||||
| 74 | 24 | 33.6 | 53 | |||||||||
| 85 | 28 | 39.2 | 61 | |||||||||
| 25 | GJZ 300×450 | 1276 | 10.92 | 63 | 20 | 28 | 45 | 315(473) | 378(5670 | 473(709) | 8 | 3 |
| 74 | 24 | 33.6 | 53 | |||||||||
| 85 | 28 | 39.2 | 61 | |||||||||
| 26 | GJZ 300×500 | 1421 | 8.28 | 54 | 16.5 | 23.1 | 38 | 350(525) | 420(630) | 525(788) | 11 | 4 |
| 69 | 22 | 30.8 | 49 | |||||||||
| 84 | 27.5 | 38.5 | 60 | |||||||||
| 27 | GJZ 300×550 | 1566 | 8.58 | 54 | 16.5 | 23.1 | 38 | 385(578) | 462(693) | 578(866) | 11 | 4 |
| 69 | 22 | 30.8 | 49 | |||||||||
| 84 | 27.5 | 38.5 | 60 | |||||||||
| 28 | GJZ 300×600 | 1711 | 8.64 | 54 | 16.5 | 23.1 | 38 | 420(630) | 504(756) | 630(945) | 11 | 4 |
| 69 | 22 | 30.8 | 49 | |||||||||
| 84 | 27.5 | 38.5 | 60 | |||||||||
| 29 | GYZ d350 | 908 | 10.63 | 63 | 20 | 28 | 45 | 224(337) | 269(404) | 337(505) | 8 | 3 |
| 74 | 24 | 33.6 | 53 | |||||||||
| 85 | 28 | 39.2 | 61 | |||||||||
| 96 | 32 | 44.8 | 69 | |||||||||
| 30 | GJZ 350×350 | 1156 | 10.63 | 63 | 20 | 28 | 45 | 286(429) | 343(515) | 429(643) | 8 | 3 |
| 74 | 24 | 33.6 | 53 | |||||||||
| 85 | 28 | 39.2 | 61 | |||||||||
| 96 | 32 | 44.8 | 69 | |||||||||
| 31 | GJZ 350×400 | 1326 | 8.26 | 54 | 16.5 | 23.1 | 38 | 327(490) | 392(588) | 490(735) | 11 | 4 |
| 69 | 22 | 30.8 | 49 | |||||||||
| 84 | 27.5 | 38.5 | 60 | |||||||||
| 99 | 33 | 46.2 | 71 | |||||||||
| 32 | GJZ 350×450 | 1496 | 8.72 | 54 | 16.5 | 23.1 | 38 | 368(551) | 441(662) | 551(827) | 11 | 4 |
| 69 | 22 | 30.8 | 49 | |||||||||
| 84 | 27.5 | 38.5 | 60 | |||||||||
| 99 | 33 | 46.2 | 71 | |||||||||
| 33 | GJZ 350×500 | 1666 | 9.12 | 54 | 16.5 | 23.1 | 38 | 408(613) | 490(735) | 613(919) | 11 | 4 |
| 69 | 22 | 30.8 | 49 | |||||||||
| 84 | 27.5 | 38.5 | 60 | |||||||||
| 99 | 33 | 46.2 | 71 | |||||||||
| 34 | GJZ 350×550 | 1836 | 9.48 | 54 | 16.5 | 23.1 | 38 | 449(674) | 539(809) | 674(1011) | 11 | 4 |
| 69 | 22 | 30.8 | 49 | |||||||||
| 84 | 27.5 | 38.5 | 60 | |||||||||
| 99 | 33 | 46.2 | 71 | |||||||||
| 35 | GJZ 350×600 | 2006 | 9.8 | 54 | 16.5 | 23.1 | 38 | 490(735) | 588(882) | 735(1103) | 11 | 4 |
