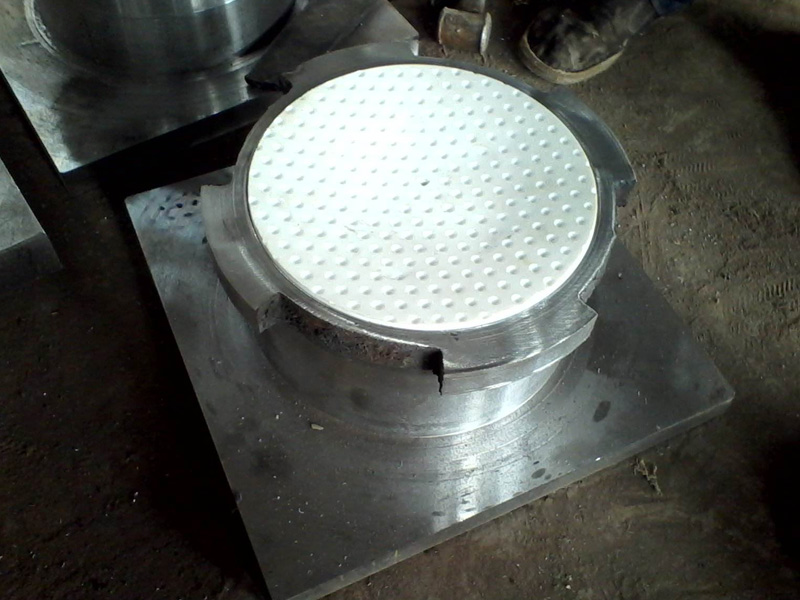

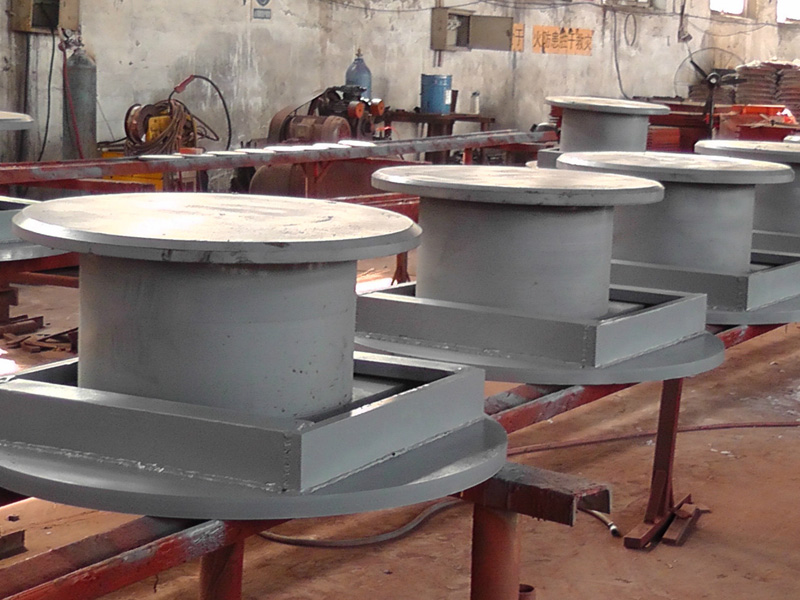

GCQZ球型鋼支座

、產品概述

     GCQZ系列球型鋼支座是按照國家標準《橋梁球型支座》(GB/T 17955-2009)，同時參照并滿足歐洲標準《Structural bearings – Part 7：Spherical and cylindrical PTFE bearings》（EN 1337-7：2005）及其他相關行業規范研發的橋梁標準構件系列產品，通過了省部級科技成果鑒定（鄂科鑒字【2011】第03255號），適用于公路、城市的各種類型橋梁。

     2、GCQZ球型鋼支座代號表示方法：

      本例表示豎向承載力為4000kN，主位移方向位移量為±50mm，水平承載力為豎向承載力的10%，常溫單向活動型球型鋼支座。

      該系列支座根據使用環境分普通型（一般大氣環境）和耐腐蝕型（海洋大氣環境與重度污染大氣環境），耐腐蝕支座型號后加注（NS）以做標識；如上述示例耐腐蝕型支座表示為：GCQZ-4000-DX-e50-Ⅰ-NS。

      3、GCQZ球型鋼支座規格系列

     （1）根據標準和設計要求，球型鋼支座按豎向承載力分35個等級，如下： 1000kN、1500kN、2000kN、2500kN、3000kN、3500kN、4000kN、4500kN、5000kN、5500kN、6000kN、7000kN、8000kN、9000kN、10000kN、12500kN、15000kN、17500kN、20000kN、22500kN、25000kN、27500kN、30000kN、32500kN、35000kN、37500kN、40000kN、42500kN、45000kN、47500kN、50000kN 、52500kN、55000kN、57500kN、60000kN。

     （2）根據標準和設計要求，球型鋼支座按設計位移分為6個等級，如下：

      單向活動型支座活動方向和雙向活動型支座的順橋向位移量分為6級：±50mm，±100mm，±150mm，±200mm，±250mm，±300mm；雙向活動型支座橫橋向的位移量為±40mm；當單向活動型支座用于橫向活動時，通常選用位移量為±50mm。
