GJZF4四氟滑板橡膠支座

      一、GJZF4四氟滑板橡膠支座的產品特點
      GJZF4四氟滑板橡膠支座的產品特點具有構造簡單、價格低廉、無需養護、易于更換緩沖隔震、建筑高度低等特點，因而在橋梁界頗受歡迎,被廣泛使用。GJZF4四氟滑板橡膠支座的構造：在普通板式橡膠支座的表面粘貼一層聚四氟乙烯板，就構成了聚四氟乙烯橡式板膠支座，簡稱四氟板橡膠支座，其抗壓和轉動性能與普通板式橡膠支座基本相同，當然在橋梁施工實際應用時，四氟橡膠支座的整體構造并非如此簡單。普通板式橡膠支座是通過支座的剪切變形來實現梁的水平位移，這種剪切變形是有一定的限值，普通板式橡膠支座不能滿足位移量較大的要求。這種產品與普通板式橡膠支座不同的是：GJZF4四氟滑板橡膠支座不是通過支座的剪切變形來實現梁的水平位移，它主要通過梁底不銹鋼板與摩擦系數很小的四氟板來回滑動，實現梁的水平位移，四氟板式膠支座可以適應較大跨徑及多孔連續梁橋的伸縮位移。
      二、GJZF4四氟滑板橡膠支座使用范圍
      a.作活動支誶使用：主要用于跨度〉30米的大跨度橋梁簡支梁連續板橋、多跨連續梁橋。
      b.作為滑塊塊使用連續梁頂推、T型梁橫移、大型設備滑移。四氟板式橡膠支座的整體構造由梁底鋼板、不銹鋼板、四氟板式橡膠支座與支座墊石等組成。

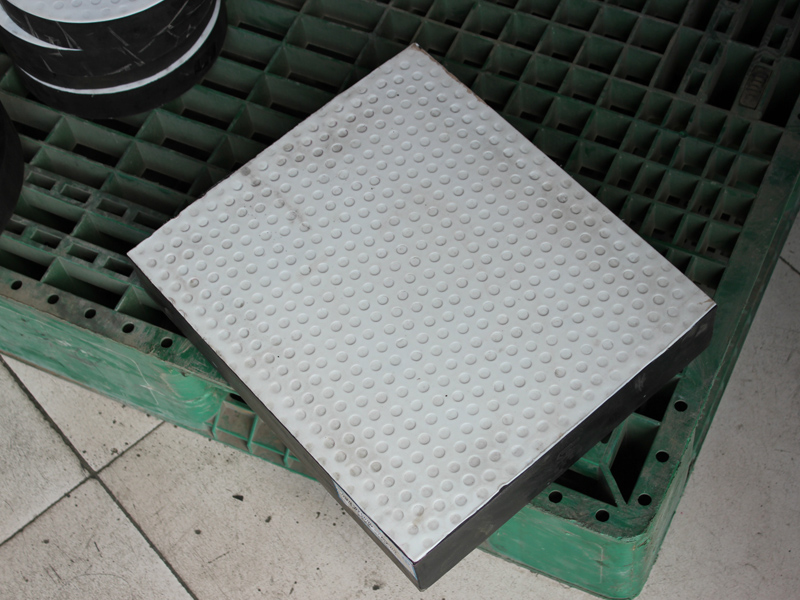

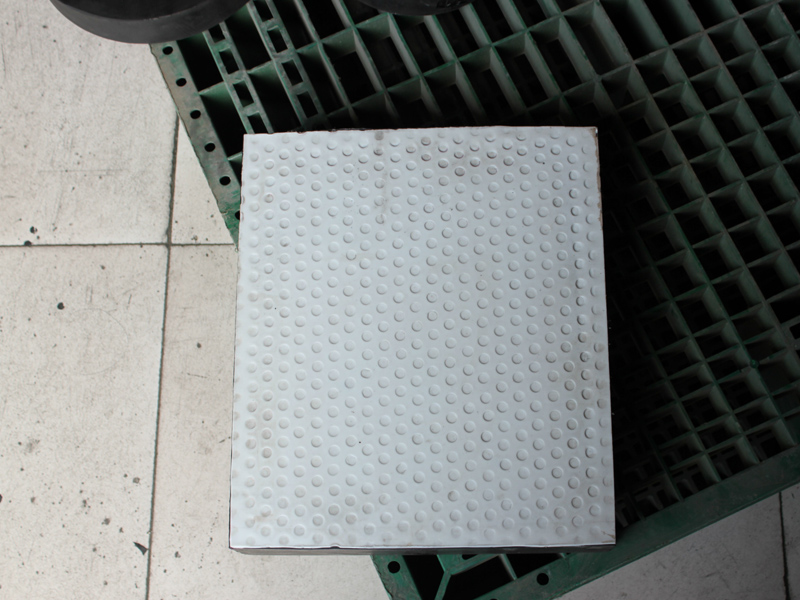

      梁底鋼板：又稱支座上鋼板，位于梁端支點處，可通過預埋或粘貼形式就位，西小江大橋上鋼板與梁底之間采用環氧樹脂粘貼固定。鋼板厚度為18mm，下面有深1.5mm的寬槽用以嵌放不銹鋼板。寬槽制成楔形，在梁伸縮過程中不至于不銹鋼板隨梁的移動而滑脫。嵌放在梁底鋼板上寬槽中的不銹鋼板，厚度為3mm，梁在伸縮移動時，因為不銹鋼板有很好的光潔度，又在四氟板表面上，所以摩擦阻力很小，GJZF4四氟滑板橡膠支座表面粘貼的聚四氟乙烯板厚為1.5mm左右，在四氟表平面上有直徑8mm左右，深度約1mm的球冠形的儲油坑，在安裝時涂以“295”硅脂，以便進一步減小摩擦。
