網架橡膠支座

      網架橡膠支座簡介：
      網架橡膠支座是由橡膠和金屬骨架硫化而成。它一般分為三類：其一，是普通橡膠支座；其二，是軸向減震橡膠支座；其三，是拉壓橡膠支座。普通橡膠支座往往用于無抗撥需要的節點，它具有豎向承載和在外力作用下豎向轉角、抗水平剪切的功能。一般直接采用普通橋梁橡膠支座，或由生產企業根據工程需要另行設計。就適用性而言，網架橡膠支座具有構造簡單，組裝高度低，易于安裝的特點，且價格低廉，生產周期短，供貨比較及時，故在復合受力不甚大的情況下，一般被優先采用。
      橡膠屬非線性的高分子彈性材料，在密閉情況下，幾乎是不可壓縮的，只有在變形較小時，才可近似地作為線性體，其彈性模量與硬度及支座的外形有著密切的關聯。只有合理的設計，才有良好的功用。網架橡膠支座其設計參數、設計要求、驗算方法及加工工藝是按照GB20688.4-2007《橡膠支座第四部分：普通橡膠支座》的標準嚴格執行。
      網架橡膠支座性能選用：
      網架橡膠支座按其材質和適用溫度分為常溫型和耐寒型兩種。常溫型采用氯丁橡膠（CR），適于-25℃ —60℃；耐寒型采用天然橡膠（NR），適用于-40℃ — 60℃氣候的地區，選用橡膠支座，節點底板傾斜度不可大于1%，支座最大承載力應與節點反力吻合，其容許偏差宜為±1%之內。

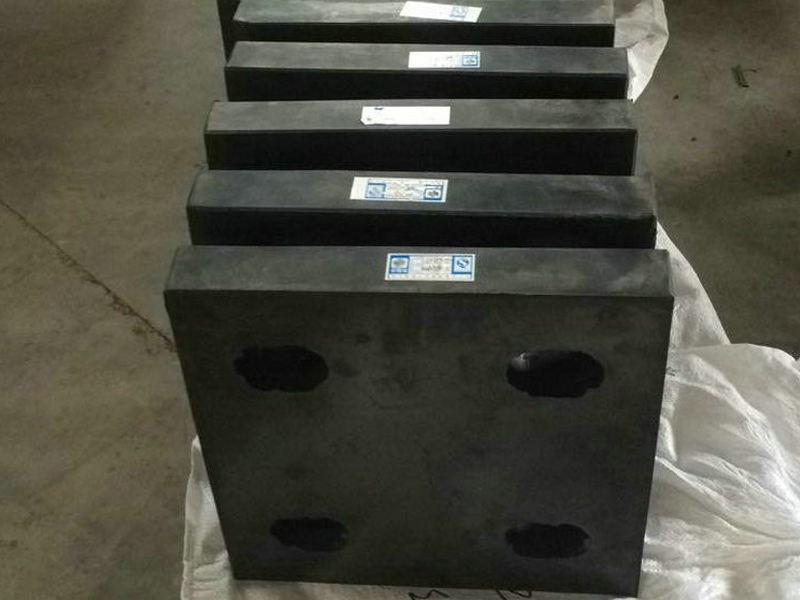

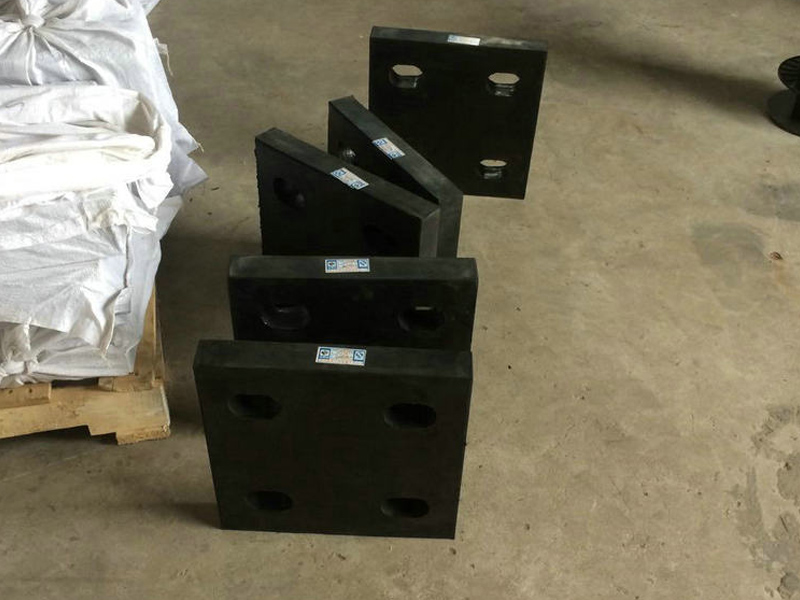

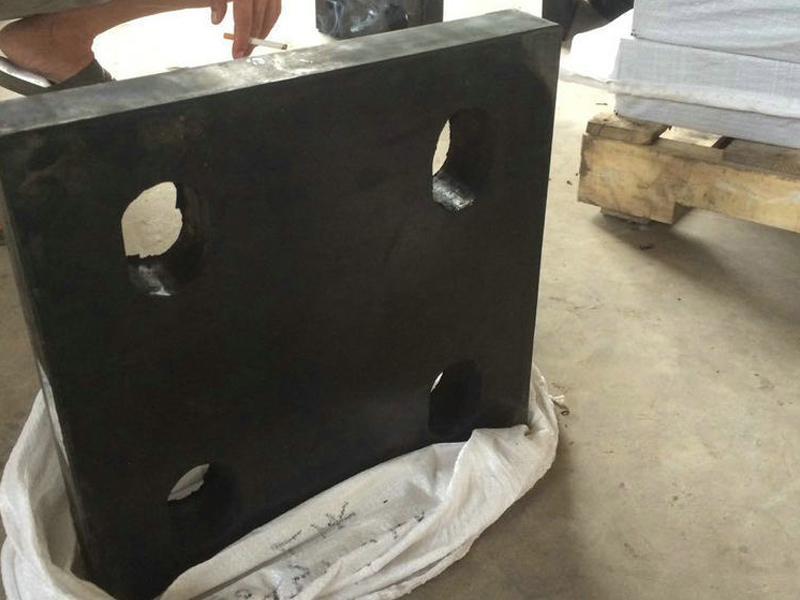

      網架橡膠支座是為了滿足豎向荷載不高于4000KN 的節點而設計的。該支座由多層橡膠片和加勁鋼板經加溫、加壓硫化而成，具有相當的豎向剛度，從而能夠支撐上部構件賦予的荷載。受力情況下，通過支座局部變形帶來的耗能起到減震作用。支座通過固定螺栓孔，借由螺栓實現和上下構件的固定。本支座有一定的豎向轉角功能。
