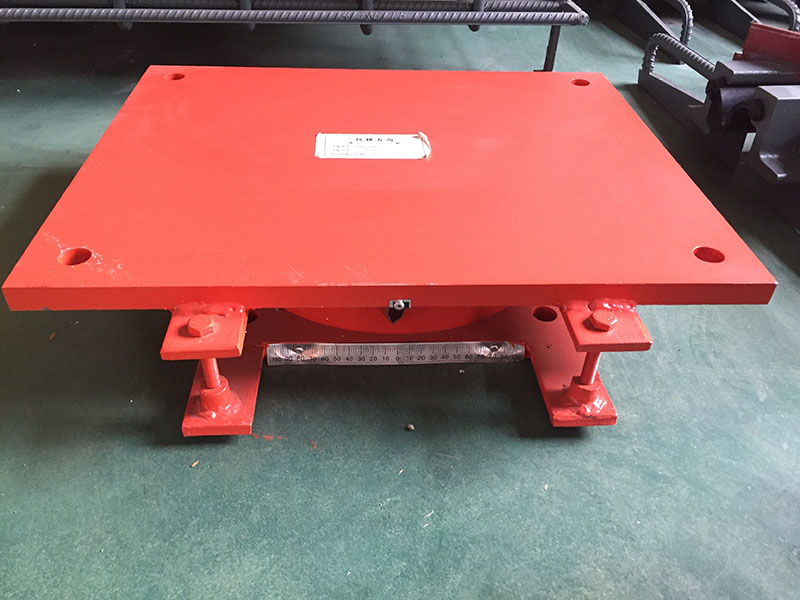

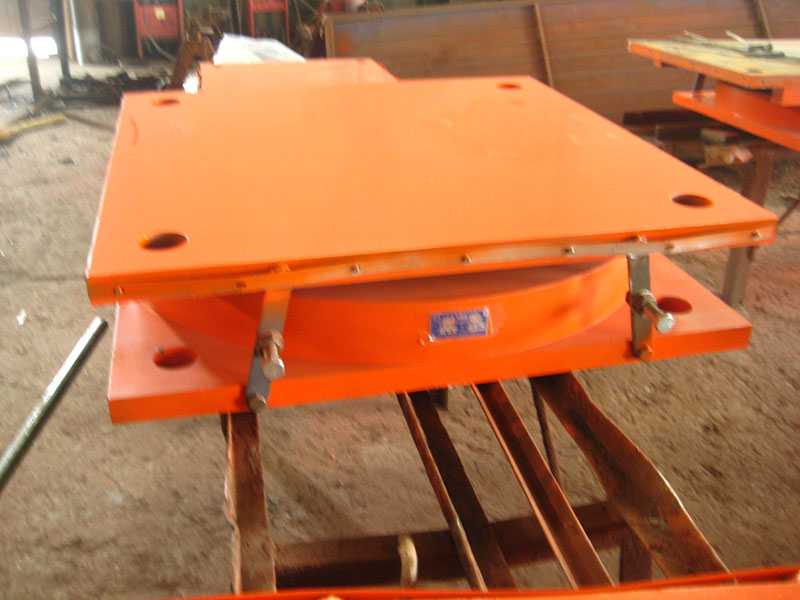

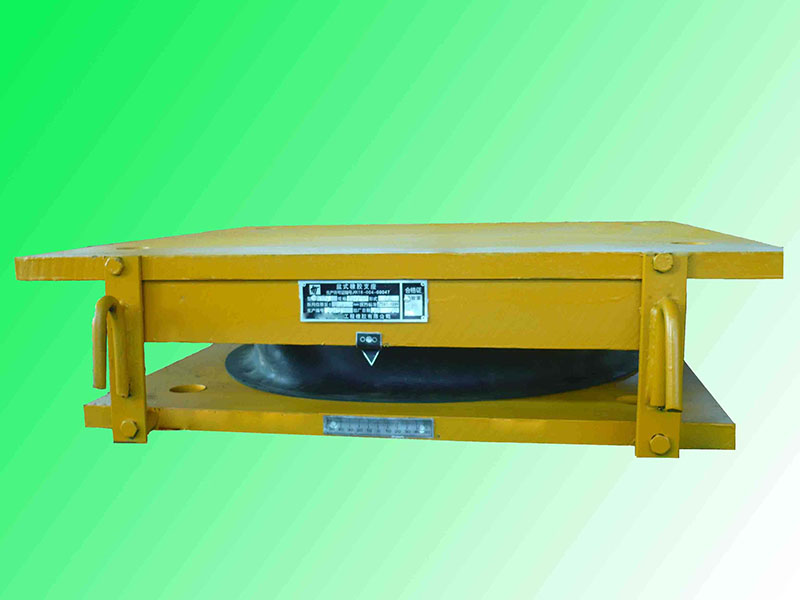

QPZ盆式橡膠支座

QPZ盆式橡膠支座是TPZ系列盆式橡膠支座基礎上生產的一種公路橋梁盆式橡膠支座產品，其質量達到90年代后期國際同類產品的先進水平，本產品采用了中間導向，結構新穎，受力性能好，因而特別適用于曲線橋和旁彎較大的寬橋上的使用。QPZ公路橋梁盆式橡膠支座是一種縱向活動橋梁支座產品，它采用了中間導向，結構新穎，受力性能好，因而特別適用于曲線橋和旁彎較大的寬橋上的支座。我們根據TPZ系列盆式橡膠支座的使用經驗，研究和設計而成的一種中間導槽式單向活動橡膠支座產品。由于TPZ、GPZ等系列橡膠支座均為兩側導槽式活動橡膠支座，當在多跨連續上使用時，由于日照溫度應力引起梁體的側彎，在兩側導槽式單向活動支座易產生約束力，而中間導槽式單向活動支座在梁體產生側彎時，中間導槽可帶動支座中間鋼襯板做少量轉動，可以避免側向約束力。

一、QPZ盆式支座主要構造特點

A、活動支座采用聚四乙烯加硅脂與精軋不銹鋼板對滑，可減少結構尺寸。設計摩擦系數在常溫下為0.03，低溫下為0.05。

B、單向活動支座采用中間導槽減少梁體側彎時的約束力。

C、改進橡膠密封圈結構，采用“O”型圈形式，減少支座高度。

D、改進支座圍板，使之更便于安裝和防護。

二、QPZ盆式橡膠支座的分級：QPZ系列支座的設計豎向承載力共分1000－5000KN28個級別的支座產品。

三、支座規格：QPZ系列固定支座盆式橡膠支座（GD型）；QPZ系列縱向活動盆式橡膠支座（ZX型）和QPZ系列多向活動盆式橡膠支座（DX型）

a、多向活動橡膠支座(DX)不銹鋼板和F4聚四氟乙烯板采用硅脂潤滑，可降低摩擦阻力。

b、縱向活動橡膠支座(ZX)采用中間導向措施，能適應梁體旁彎變形的需要。

c、縱向活動橡膠支座(ZX)采用中間導向，與目前普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。

d、在QPZ系列盆橡膠支座中設置防塵圍板，可以減少灰塵侵入，延長產品的使用壽命。

QPZ盆式支座按其性能分類：

a、多向活動支座(DX）具有豎向轉動和縱向與橫向滑移性能。

b、縱向活動支座（ZX）具有豎向轉動和縱向滑移性能。

c、固定支座（GD）具有豎向轉動性能。

3、按QPZ系列盆式橡膠支座適用溫度范圍分類：

a、常溫型支座：適用于-25℃---60℃，代號C

b、耐寒型支座：適用于-40℃---60℃，代號F

QPZ系列盆式支座的主要技術性能：QPZ系列盆式支座的反力（豎向承載力）分為28級。在非滑移方向可承受支座設計反力10％的水平力b、支座豎向轉角不小于40'。QPZ系列盆式支座結構圖及相關外形尺寸表

QPZ盆橡膠支座指是公路盆式橡膠支座的簡稱，它的結構造特點如下：

a、在支座不銹鋼板與聚四氟乙烯板之間加入硅脂潤滑，可降低摩擦阻力。

b、在QPZ縱向活動支座采用中間導向的方法，能適應梁體旁彎變形的需要適用于寬度很大的橋梁使用。

c、在縱向活動支座中間導向，與目前普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。

d、我們在每個橡膠支座上都安裝有防塵圍板，可以減少灰塵侵入。
