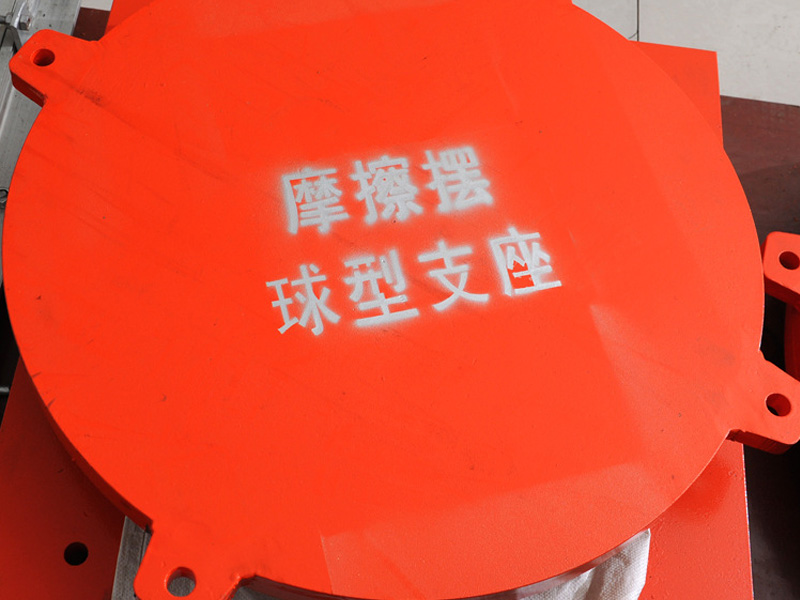

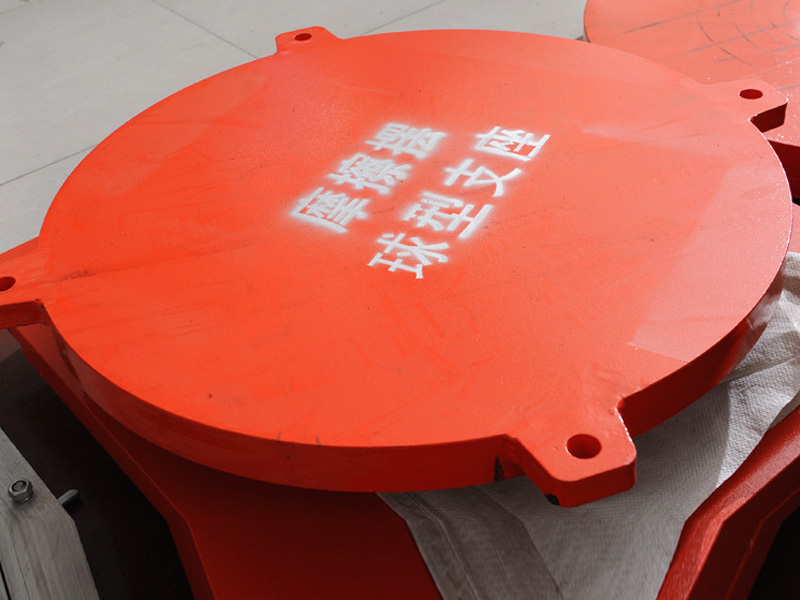

FPQZ 摩擦擺球型支座是按照國家標準《橋梁球型支座》(GB/T 17955-2009)，同 時 參 照 并 滿 足 歐 洲 標 準 《Anti-seismic devices》（EN15129-2009）、《Structural bearings – Part 7：Spherical and cylindrical PTFE bearings》（EN 1337-7：2005）及其他相關行業規范研發的橋梁減隔震系列產品，適用于公路、城市的各類型橋梁，尤其是震區橋梁。

 FPQZ摩擦擺球型支座分為固定型、單向型、雙向型、柱面型，一般由上支座板、不銹鋼板、上耐磨板、球冠、下耐磨板、橡膠密封環、下支座板、剪板組件及錨固組件等組成。
 FPQZ-GD型，通常設置于固定墩，其在正常工況下為固定支座，地震時限位環剪斷，支座雙向減隔震；
 FPQZ-DX型，通常設置于活動墩，其在橫橋向有限位板，縱橋向可自由位移，地震時橫橋向限位板剪斷，支座雙向減隔震；
 FPQZ-SX型，其在正常工況下可以任意方向活動，地震時雙向減隔震；
 FPQZ-ZM型，通常用于跨度較大的連續梁的活動墩，其在縱向活動為柱面，因此熱脹冷縮支座高度不變化，地震時橫向減隔震。

FPQZ摩擦擺球型支座主要技術性能 ：
豎向承載力
本系列支座根據設計需求，豎向承載力分為 30 個等級：
1000kN、1500kN、2000kN、2500kN、3000kN、3500kN、4000kN、4500kN、5000kN、6000kN、7000kN、8000kN、9000kN、10000kN、12500KN、15000kN、17500kN、20000kN、22500kN、25000kN、27500kN、30000kN、32500kN、35000kN、37500kN、40000kN、45000kN、50000kN、55000kN、60000kN。
設計位移
FPQZ-GD 系列支座的位移量：地震時，限位環剪斷，支座球面擺動所能達到的最大值；
FPQZ-DX 系列支座的位移量：橫橋向，地震時，限位環剪斷，支座球面擺動所能達到的最大值；縱橋向，無限位，熱脹冷縮支座會擺動滑移，支座高度會發生較小的變化，地震時，支座球面擺動所能達到的最大值；
FPQZ-SX 系列支座的位移量：縱、橫橋向，無限位，熱脹冷縮支座會擺動滑移，支座高度會發生較小的變化，地震時，支座球面擺動所能達到的最大值。
FPQZ-ZM系列支座的位移量：e150/200，前面150為橫橋向球面擺動位移量；后面的200為縱向熱脹冷縮的位移量，縱向位移不會引起高度變化，其分為5級：±100mm，±150mm，±200mm，±250mm，±300mm。
