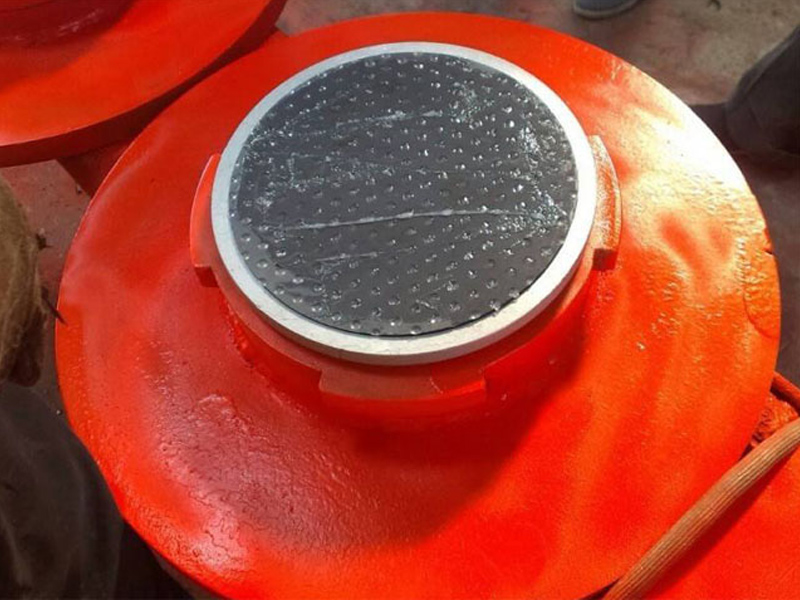

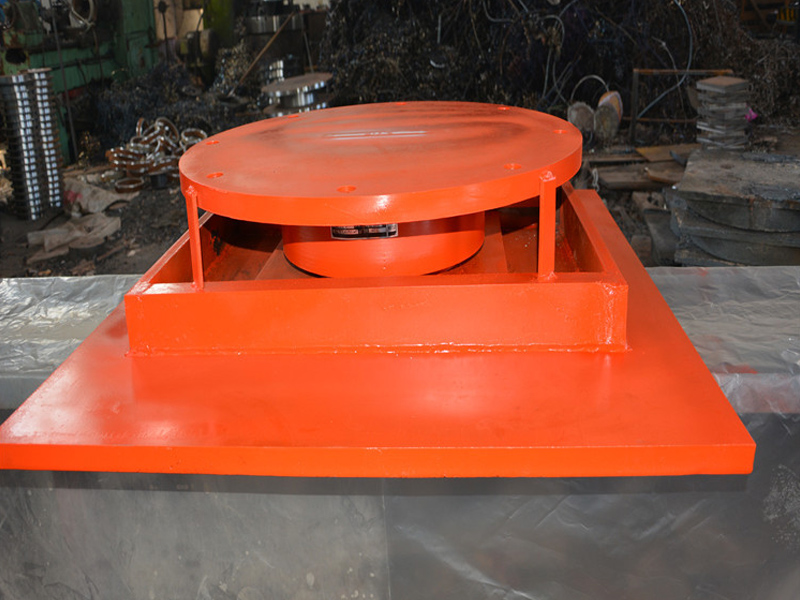

鋼結構球型支座主要由上座板、球面四氟板、球芯、底座、平面四氟板、不銹鋼板、箱體組成。轉角是由球芯與上座板、底座的相對轉動來實現；位移由底座在箱體中滑移實現；抗豎向拉力由球體、底座、箱體實現；水平力由箱體、底座、上座板實現；固定支座不帶位移箱。鋼結構球型支座 建筑球型鋼支座是在球型支座上 支座 板 的內圓筒 壁 上 設 有 4 個 凸 緣 ，在 底 座上 邊 緣 也 設 有 4個凸緣 ，組裝時將上蓋板套入底座后旋轉 45。，使上蓋板與底座的凸緣咬合 ，可以使上蓋板與底座之間直接傳遞內力，防止球形支座各部分互相脫離 。

鋼結構球型支座安裝步驟
1、將錨固螺栓入上、下鋼結構球型支座板錨栓孔并旋入鋼套筒內，在鋼套筒和上下座板結合面加上橡膠墊后擰緊錨固螺栓。
2、在鋼結構球型支座設計位置處標出中心線，同時在支座頂板縱橫向亦標出中心線，保持支座潔凈后讓支座就位。當安裝溫度與當地平均溫度不同時，應通過計算后確定支座順橋向位移量預偏值。
3、鋼結構球型支座就位對中后應進行上下座板臨時鎖定定位，保證已調定好的定位結構在施工過程中不被改變。
4、鋼結構球型支座就位中，在下支座板四角用鋼楔塊調整支座水平，并使下支座板面高出橋墩臺頂面h(采用環氧管住h為20-50mm;采用無收縮水泥砂漿灌注h為30-80mm),并調整水平后用環 氧砂漿或無收縮水泥砂漿灌注錨固鋼套筒預理孔及支座底面墊層。環氧砂漿硬化后，拆除支座四角臨時鋼楔塊，并用環氧砂漿填滿抽出楔塊的位置。擰緊下支座板錨固螺栓。
5、在梁體安裝完畢后，或現澆混凝土梁體形成整體并達到設計強度后，在張拉梁體預應力之前，拆除上、下支座臨時連接板，以防止約束梁體正常轉動。檢查支座的工作狀態。
