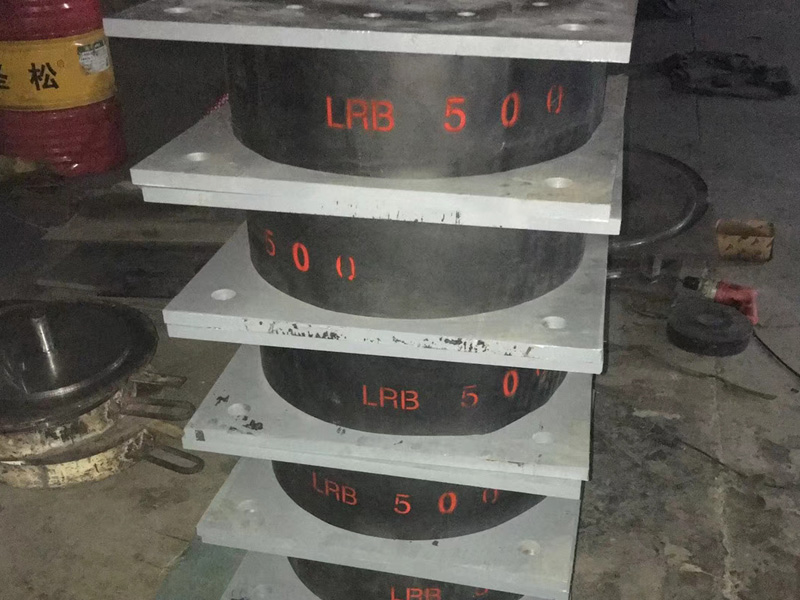

LRB鉛芯橡膠支座技術參數

2設計轉角 θ(rad)
本系列支座設計轉角為：0.006rad
當設計轉角超出 0.006rad 或者客戶有特別需求時可以根據實際情況進行特殊設計。
3支座設計位移
支座正常設計剪應變為 1.0，地震時為 2.0；當客戶有特別需求時可以根據實際情況進行特殊設計。
4溫度適用范圍
本系列支座設計適用溫度范圍為-25℃～60℃。
5 梁底坡度
支座上座板頂面不設坡度；
現澆梁的坡度由梁底混凝土調整；
預制梁的坡度可在制梁時通過支座上部的預埋板調整，也可在梁底預埋平鋼板后在支座
5.1 支座上座板頂面不設坡度；
5.2 現澆梁的坡度由梁底混凝土調整；
5.3 預制梁的坡度可在制梁時通過支座上部的預埋板調整，也可在梁底預埋平鋼板后在支座。
LRB鉛芯隔震支座布置原則
本系列支座分為矩形鉛芯支座、圓形鉛芯支座兩種類型，根據橋梁的結構型式、跨徑、聯長及橋梁寬度等參數確定支座的布置原則。

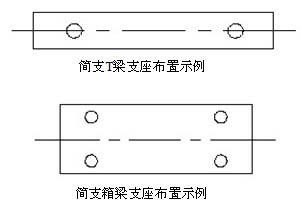

簡支梁

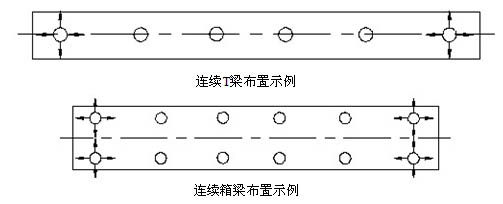

連續梁

LRB鉛芯橡膠支座布置時應檢算支座的設計位移量是否滿足制動力、混凝土收縮徐變和溫度等共同作用及地震力引起的位移需求。
連續梁單聯長度不宜超過 200m，跨數不宜超過 6 跨，若需要超過 6 跨時，LRB鉛芯橡膠支座布置應檢算靠近滑動型支座的固定型支座的位移量是否滿足位移需求，再根據情況增設滑動型支座。
