四氟滑動板式橡膠支座（GYZF4/GJZF4）使用范圍
a.作活動支誶使用：主要用于跨度〉30米的大跨度橋梁簡支梁連續板橋、多跨連續梁橋。
b.作為滑塊塊使用連續梁頂推、T型梁橫移、大型設備滑移。四氟滑動板式橡膠支座（GYZF4/GJZF4）的整體構造由梁底鋼板、不銹鋼板、四氟滑動板式橡膠支座（GYZF4/GJZF4）與支座墊石等組成。

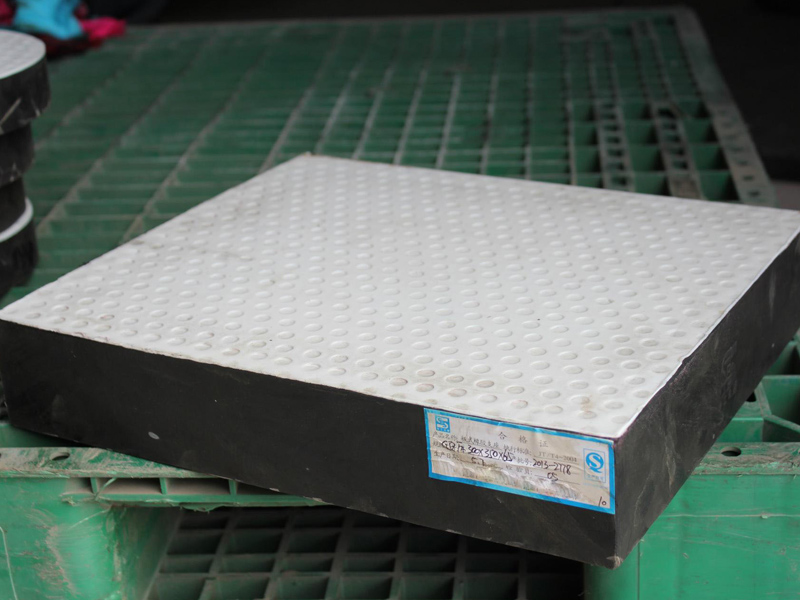

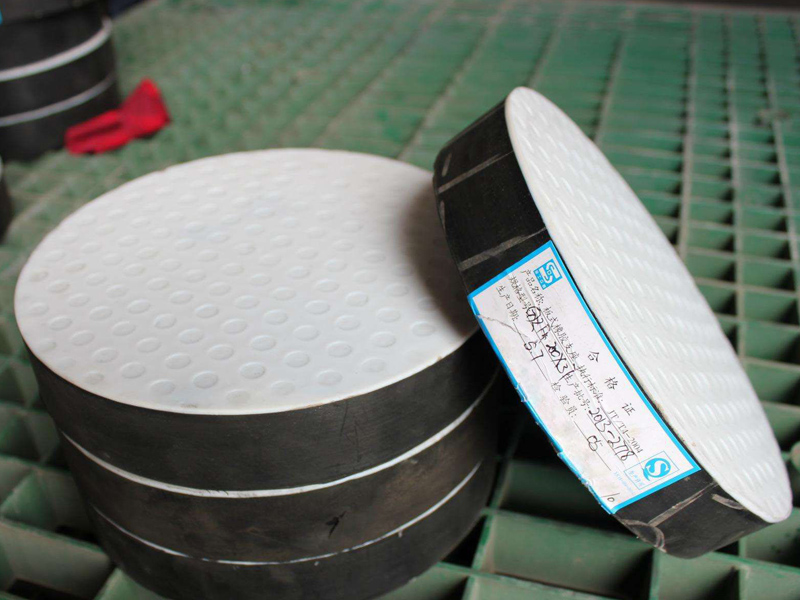

梁底鋼板：又稱支座上鋼板，位于梁端支點處，可通過預埋或粘貼形式就位，西小江大橋上鋼板與梁底之間采用環氧樹脂粘貼固定。鋼板厚度為18mm，下面有深1.5mm的寬槽用以嵌放不銹鋼板。寬槽制成楔形，在梁伸縮過程中不至于不銹鋼板隨梁的移動而滑脫。嵌放在梁底鋼板上寬槽中的不銹鋼板，厚度為3mm，梁在伸縮移動時，因為不銹鋼板有很好的光潔度，又在四氟板表面上，所以摩擦阻力很小，四氟板式橡膠支座表面粘貼的聚四氟乙烯板厚為1.5mm左右，在四氟表平面上有直徑8mm左右，深度約1mm的球冠形的儲油坑，在安裝時涂以“295”硅脂，以便進一步減小摩擦。

四氟滑動板式橡膠支座（GYZF4/GJZF4）安裝技術要求
⑴支座應按設計支承中心準確就位，梁底上鋼板與四氟橡膠支座上下面全部密貼，同一片梁端兩個四氟滑動板式橡膠支座（GYZF4/GJZF4）應置于同一平面上，以避免出現四氟橡膠支座偏心受壓，不均勻支承及個別脫空的現象。
⑵在四氟滑動板式橡膠支座（GYZF4/GJZF4）上加蓋不銹鋼板（厚度為3mm）和上鋼板（厚度為18mm），上鋼板的下平面采用機械加工成倒槽形。將不銹鋼板卡進去，使其與上鋼板聯成一整體，落梁之前在上鋼板的上平面涂一層較厚的環氧樹脂與梁底間粘結
⑶在支座四氟板的凹坑內，安裝時應充滿不會揮發的“295”硅脂作潤滑劑，以降低摩擦系數⑷與四氟板面接觸的不銹鋼板不允許有損傷、拉毛現象，以免增大摩擦系數損壞四氟板。
⑸上鋼板組合，除不銹鋼板和上鋼板上平面不涂銹漆外，其余部位全部刷防銹油漆。⑹四氟滑動板式橡膠支座（GYZF4/GJZF4）與不銹鋼板的相對位置視安裝時的溫度而定，本橋設計移動量為4-6cm。
四氟滑動板式橡膠支座（GYZF4/GJZF4）荷載等級分為100KN-10000KN
四氟滑動板式橡膠支座（GYZF4/GJZF4）規格
1、按交通部JT\T4-93規格系列。
2、表面貼復的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。
3、特殊規格可由用戶提出協商生產。
4、梁底鋼板和不銹鋼板可配套供應。
五、橡膠支座型號及適用氣溫
1、氯丁膠型：+60℃～25℃2、天然膠型：+60℃～--40℃3、三元乙丙膠型：+60℃～-45℃
