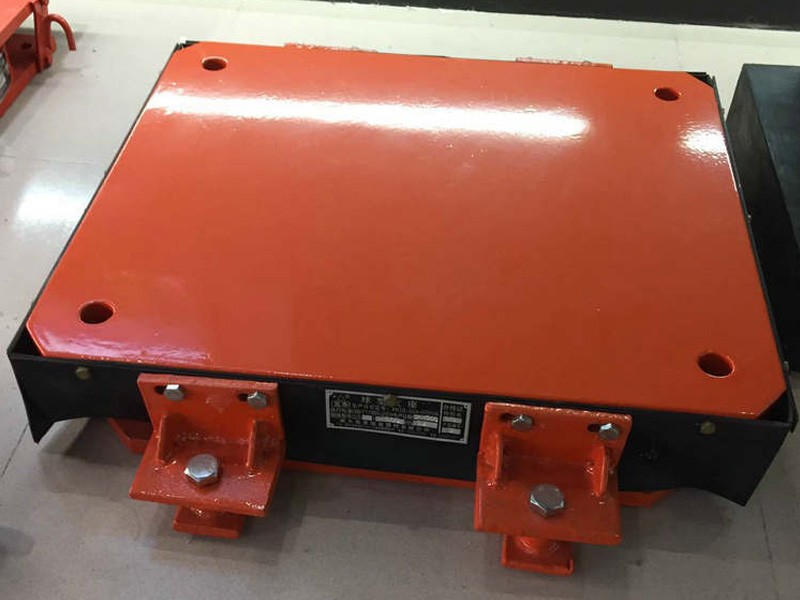

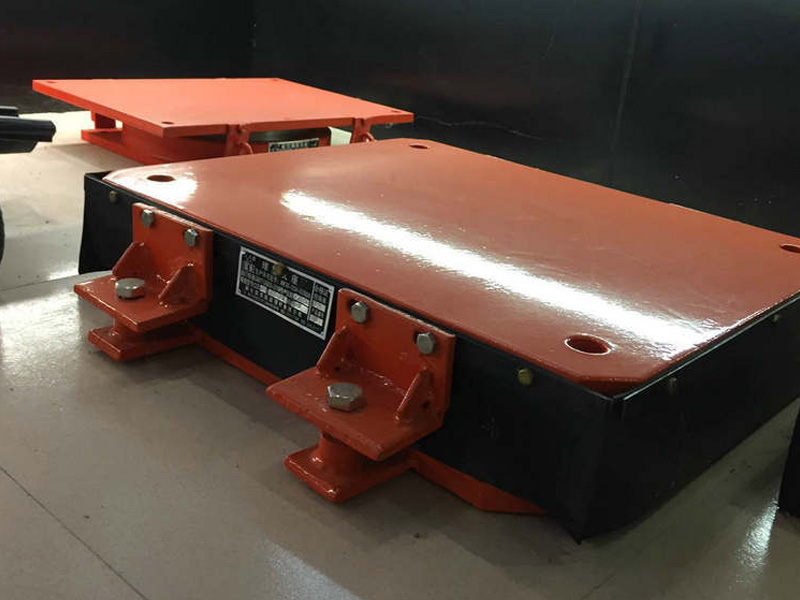

鋼結構QZ球型網架支座設計+定做廠家

鋼結構QZ球型網架支座設計+定做廠家

廠家24小時咨詢熱線：18231877770（微信）， 聯系人：王經理，辦公室電話：0318-5239850

鋼結構QZ球型網架支座適用范圍
鋼結構QZ球型網架支座適用于寬橋、曲線橋、斜拉橋、坡道橋、大跨空間結構等工程，尤其在地震高烈度區更為適用。
鋼結構QZ球型網架支座選用時應注意的事項
1、選用支座時應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角，對于減震支座還應注意水平彈性剛度。
2、選用支座時應注意支座的類型，即雙向活動型、單向活動型、固定型。
3、鋼結構QZ球型網架支座的約束方向都給以位移和剛度，是為了工程減震的需要。
鋼結構QZ球型網架支座的主要技術性能
1、可承受豎向載荷；
2、鋼結構QZ球型網架支座具有抗豎向拉力的性能，保證豎向地震時上下結構不脫節；
3、具有抗水平力的性能，保證水平地震時結構不脫落；
4、可適應徑向、環向的位移要求；
5、鋼結構QZ球型網架支座可適應任意方向的轉角要求；
6、減震支座具有良好的減震性能；
7、支座通過球面傳力，不出現力的縮頸現象，作用在上、下結構的反力比較均勻；
8、支座不用橡膠承壓，不存在橡膠老化對支座的影響，使用壽命長。

鋼結構支座技術參數
1、鋼結構QZ球型網架支座豎向承載力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四個級別
2、支座的抗水平力為豎向承載力的20%
3、支座抗豎向拉力：GKQZ型、GJQZ型抗豎向拉力為豎向承載力的20%；GKGZ型、GJGZ型抗豎向拉力為豎向承載力的30%
4、設計轉角為0.08rad（可根據用戶要求另行設計）
5、鋼結構QZ球型網架支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm；
6、支座滑動摩擦系數μ≤0.03（-25℃-+60℃）；
7、支座轉動摩擦系數μ=0.05-0.1（GKQZ型、GJQZ型）μ≤0.03（GKGZ型、GJGZ型）
