疊層橡膠支座概況

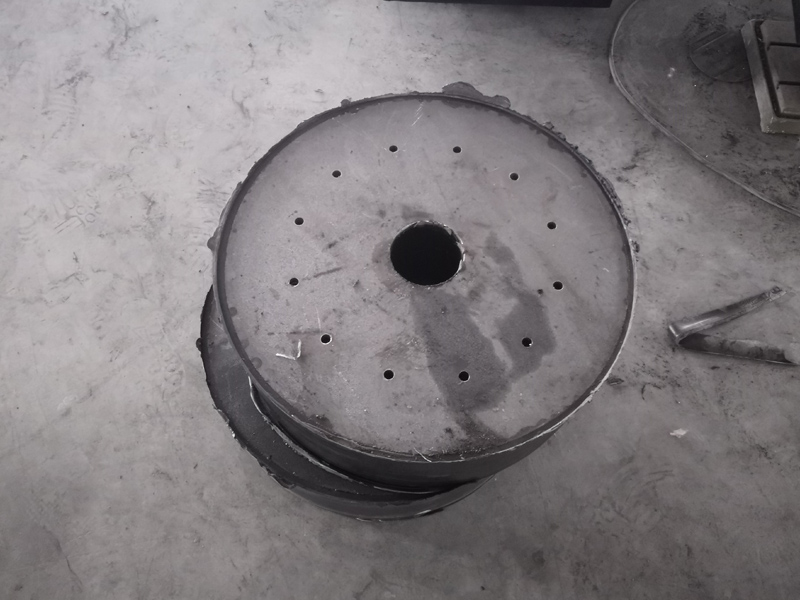

本文設計的疊層橡膠支座截面形狀為圓柱形,,設計承載力為1000kN.支座中橡膠共巧層,厚度為74~;鋼板共14層,厚度為45mm.橡膠邵氏硬度為49,扯斷伸長率為550%.表征鋼板對橡膠層約束作用的支座第一形狀系數s,(s,=D/4tr,D為橡膠直徑,tr為單層橡膠厚度)為15.0,s,與支座豎向剛度及豎向承載力密切相關,S:越大,豎向剛度越大.表征橡膠支座水平剛度特性的第二形狀系數S2(S2=D/ntr,n為橡膠層數)為4.0,S2控制著支座的穩定性,s,越大,支座越扁平,穩定性越好,但水平剛度增大,隔震效果減小.由于研究時間及試驗經費的限制,本文僅對一種疊層橡膠支座進行了研究,以期找出該類橡膠支座的動態特性,進一步研究中將進行更多的相關試驗研究.
疊層橡膠支座在使用階段始終處于一定的豎向荷載作用下,其剛度處于線性彈性段內,因此在隔震房屋的地震反應分析時,可以把豎向剛度當作常數來對待.

疊層橡膠支座在恒定豎向荷載作用下的水平剪切滯回曲線在1以)呢剪切變形率內幾乎呈現線性性質,因此可以考慮當作線性來處理.疊層橡膠支座的等效水平剛度在同一批試件中具有一定的離散性,但等效剪切剛度變化最大在20%以內,可以滿足使用要求.從關系曲線分析結果看,等效剪切剛度隨著剪切變形率增大而減小,隨著加載頻率增加而增大.
疊層橡膠支座在水平剪切荷載作用下,具有較大的等效阻尼特性.從試驗結果看出,疊層橡膠支座的等效阻尼比一般在8%一巧%之間變化.隨著支座剪切變形率的增大,阻尼比也相應增加,而隨著加載頻率的增加阻尼比反而減小.在低頻成分較多的地震波作用下,加載頻率的影響將減小.根據試驗結果,在地震反應計算中,疊層橡膠支座在不同剪切變形率時,阻尼比取建議值比較適合.
本文通過對疊層橡膠支座進行試驗,研究了變形振幅、加載頻率和使用壽命對疊層橡膠支座動態特性的影響.試驗結果表明,疊層橡膠支座的剪切變形率、加載頻率對支座的等效水平剛度和等效阻尼比均產生一定影響.在地震反應計算中,由于等效水平剛度和等效阻尼比對結構反應影響較大,故應當考慮這一影響.本文給出的地震反應計算中疊層橡膠支座的等效水平剛度、豎向剛度的計算公式與試驗結果相符,文中提出的等效阻尼比建議值可供有關研究人員參考.
