GJZ橋梁板式橡膠支座是由若干層橡膠片與薄鋼板經加壓硫化而成與薄鋼板鑲嵌、粘合、硫化而成一種橋梁支座產品。本產品有足夠的豎向剛度以承受垂直荷載,且能將上部構造的壓力可靠地傳遞給墩臺;有良好的彈性以適應梁端的轉動;有較大的剪切變形以滿足上部構造的水平位移;具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。按形狀劃分:矩形板式支座、圓形板式支座、球冠板式支座、圓板坡形板式支座。由于板式支座本身具有足夠的豎向剛度,可以滿足較大垂直荷載,并具有良好的彈性以適應梁端的轉動。還具有較大的剪切變形以滿足上部構造的水平位移;可以產生很好的防震作用,能減輕動載對上部構造與墩臺的沖擊作用。
如果我們在普通板式橡膠支座表面粘復一層1.5mm-3mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡膠支座它除了豎向鋼度與彈性變形,能承受垂直荷載及適應梁端轉動外,因聚四氟乙烯板的低摩擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制,特別適宜中、小荷載,大位移量的橋梁使用。由于板式橡膠支座具有水平剪切的各向同性,能良好傳遞上部構造多的變形。在彎、斜橋的使用中優點突出。該產品除具有普通支座的功能外,還具有在梁端作用力作用時通過球形表面橡膠層調整受力中心的位置,逐漸將力擴散到圓板式橡膠支座的鋼板和橡膠層,使支座受力均勻,尤其適用于斜交橋,立交橋等坡度橋的場所。
GJZ系列板式橡膠支座由若干層橡膠片與薄鋼板經加壓硫化而成。有足夠的豎向剛度,滿足垂直荷載,同時具有良好的彈性以適應梁端的轉動。具有較大的剪切變形以滿足上部構造的水平位移;并且具有良好的防震作用,可減輕動載對上部構造與墩臺的沖擊作用。構造簡單,安裝方便,價格低廉,養護簡便,易于更換。
GJZF4系列板式橡膠支座在GJZ系列支座上按支座平面尺寸粘復一層2~4mm厚的聚四氟乙烯板(F4)而成,除具有GJZ支座的功能外,由于利用(F4)板與梁底不銹鋼板之間的低摩擦系數,使上部構造的水平位移不受支座本身剪切變形量的限制,減少剪切力,同時還可用于滑動笨重物件,如橋梁連續梁頂推施工。

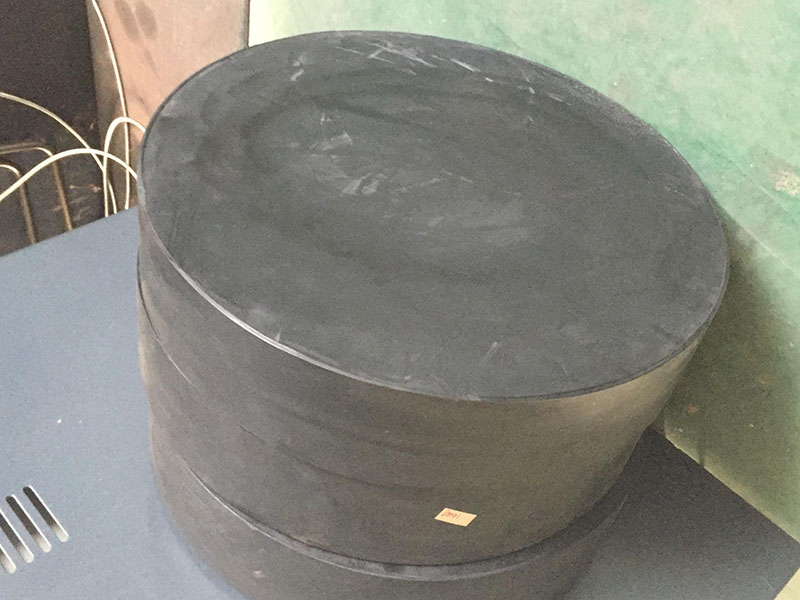

GYZ系列板式橡膠支座具有水平剪切的各向同性,能良好傳遞上部構造多的變形。在彎、斜橋的使用中優點突出。

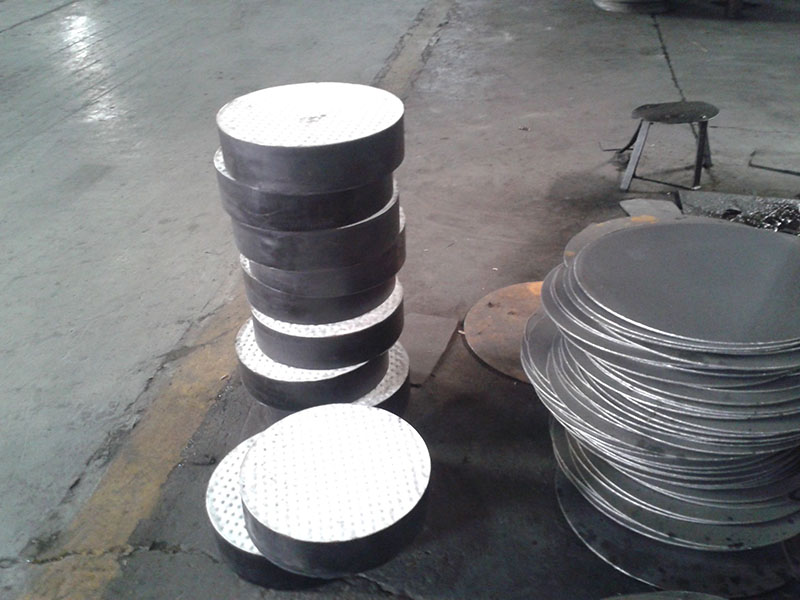

GYZF4系列板式橡膠支座在GYZ系列支座上按支座表面尺寸粘復一層2~4mm厚的聚四氟乙烯板(F4)而成。除具有GYZ系列支座的所有功能外,由于它利用F4板與梁底不銹鋼板之間的低摩擦系數,使上部構造的水平位移,不受支座本身剪切變形量的限制,能滿足一些橋梁的大位移量需要。
應用范圍:
性能:矩形、圓形板式橡膠支座由多層橡膠片與薄鋼板鑲嵌、粘合壓制而發。有足夠的豎向剛度以承壓垂直荷載,能將上部構造的反力可靠地傳遞給墩臺,有良好的彈性,以適應梁端的轉動;又有較大的剪切變形以滿足上部構造的水平位移。
特點:本產品在橋梁建筑、水電工程、房屋抗震設施上已廣泛應用,與原用的鋼支座相比,有構造簡單,安裝方便;節約鋼材,價格低廉;養護簡便,易于更換等優點,且本品建筑高度低,對橋梁設計與降低造價有益;有良好的隔震作用,可減少活載與地震力對建筑物的沖擊作用。
