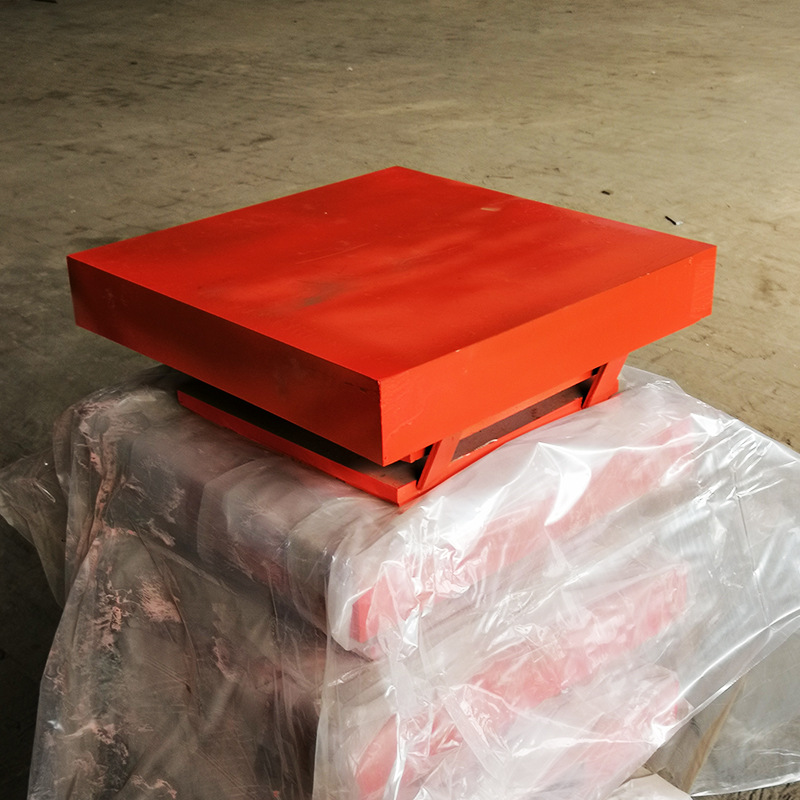

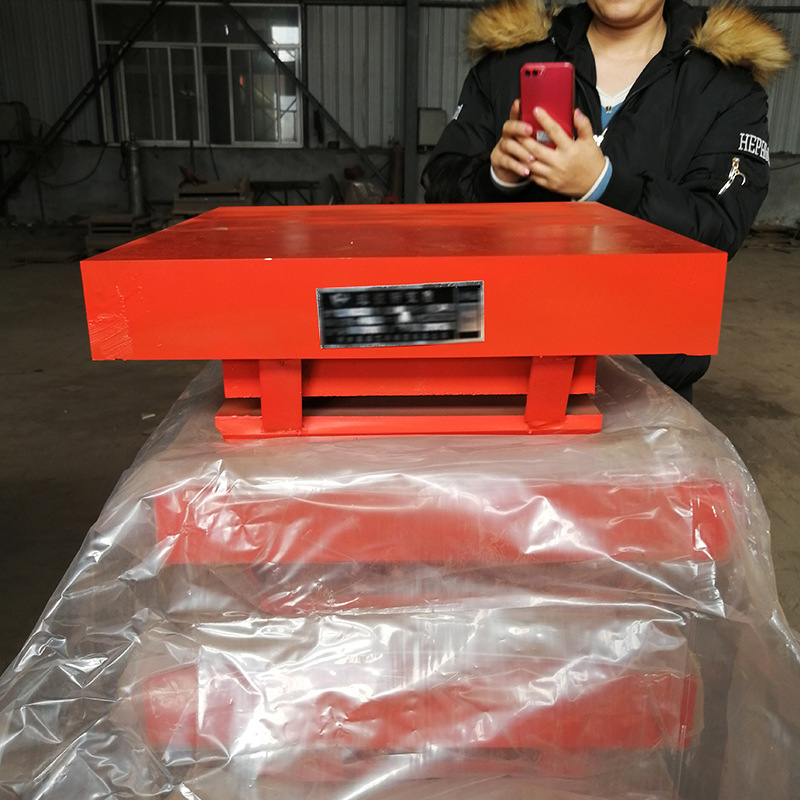

〖JQZ系列新型球型鋼支座〗通過對優質材料的選用和結構的優化設計（專利技術），大大提升了支座的承載能力，改善了支座的轉動性能和滑動性能，延長了支
座的使用壽命，并且減小了支座的結構尺寸，減輕了重量，降低了成本，同時安裝施工方便、更換維護容易，是一款同時滿足國內外“雙標準、多規范”的新型橋梁
構件，屬行業推薦標準系列產品。

生產JQZ球型鋼支座廠家，橋梁抗震盆式橡膠支座定做加工

2、JQZ球型鋼支座產品特點
結構新穎：獨特的轉動條結構提升了支座的轉動及受力性能；包覆不銹鋼的球冠轉動面提升了支座的轉動性能。
材質優良：耐磨材料采用改性超高分子量聚乙烯，提升了支座的耐磨性能、滑動性能和使用壽命；優質材料的采用提高了設計面壓，減小了支座的尺寸，減輕了重量，降低了工程造價。
安裝方便：附屬構件靈活設計，采用套筒及錨固螺栓與墩、梁連接，安裝方便、維護容易。
3、JQZ球型鋼支座技術性能
3.1 JQZ球型鋼支座豎向承載力
本系列支座根據設計需求，豎向承載力分為33個等級：
1.0MN、1.5MN、2.0MN、2.5MN、3.0MN、3.5MN、4.0MN、4.5MN、5.0MN、5.5MN
、6.0MN、7.0MN、8.0MN、9.0MN、10.0MN、12.5MN、15.0MN、17.5MN、20.0MN、22.5MN、
25.0MN、27.5MN、30.0MN、32.5MN、35.0MN、37.5MN、40.0MN、45.0MN、50.0MN
、55.0MN、60.0MN、65.0MN、70.0MN。

生產JQZ球型鋼支座廠家，橋梁抗震盆式橡膠支座定做加工

3.2 JQZ球型鋼支座水平承載力
固定型支座各向、單向活動型支座非活動方向的設計水平承載力分三級：
JQZ（Ⅰ）型（普通型）--設計水平承載力為支座豎向承載力的10%；
JQZ（Ⅱ）型（抗震型）--設計水平承載力為支座豎向承載力的15%；
JQZ（Ⅲ）型（抗震型）--設計水平承載力為支座豎向承載力的22.5%；
3.3 JQZ球型鋼支座設計轉角θ（rad）
本系列支座的設計轉角不小于±0.02rad。

3.4設計位移
單向活動型支座活動方向橫向放置時橫橋向的位移量和雙向活動型支座橫橋向的位移量為±40mm；
單向活動型支座的活動方向和雙向活動型支座的順橋向位移量分為±50mm，±100mm，±150mm，±200mm，±250mm，±300mm。
3.5溫度適用范圍
本系列支座溫度適用范圍常溫型為-25℃~+60℃；耐寒型為-40℃~+60℃。
3.6摩擦系數μ
本系列支座設計摩擦系數不大于0.03。
注：若項目有特殊需求，本系列支座以上各技術性能參數均可進行定制設計。
