一、GJZF4四氟滑動板式橡膠支座的產品特點

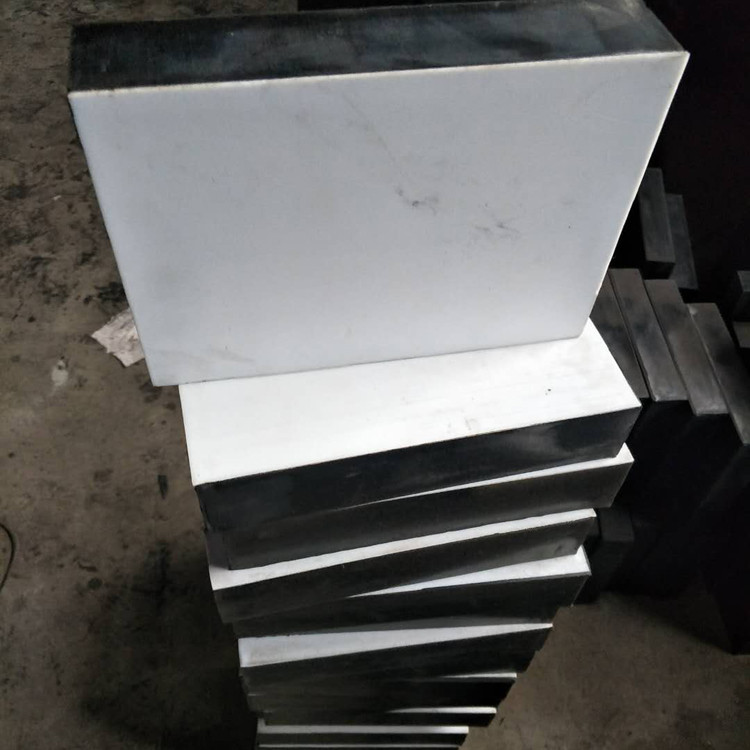

GJZF4四氟滑動板式橡膠支座的產品特點具有構造簡單、價格低廉、無需養護、易于更換緩沖隔震、建筑高度低等特點，因而在橋梁界頗受歡迎,被廣泛使用。GJZF4四氟滑動板式橡膠支座的構造：在普通板式橡膠支座的表面粘貼一層聚四氟乙烯板，就構成了聚四氟乙烯橡式板膠支座，簡稱四氟板橡膠支座，GJZF4四氟滑動板式橡膠支座其抗壓和轉動性能與普通板式橡膠支座基本相同，當然在橋梁施工實際應用時，四氟橡膠支座的整體構造并非如此簡單。普通板式橡膠支座是通過支座的剪切變形來實現梁的水平位移，這種剪切變形是有一定的限值，普通板式橡膠支座不能滿足位移量較大的要求。這種產品與普通板式橡膠支座不同的是：GJZF4四氟滑動板式橡膠支座不是通過支座的剪切變形來實現梁的水平位移，它主要通過梁底不銹鋼板與摩擦系數很小的四氟板來回滑動，實現梁的水平位移，四氟板式膠支座可以適應較大跨徑及多孔連續梁橋的伸縮位移。

二、GJZF4四氟滑動板式橡膠支座使用范圍
a.作活動支誶使用：主要用于跨度〉30米的大跨度橋梁簡支梁連續板橋、多跨連續梁橋。
b.作為滑塊塊使用連續梁頂推、T型梁橫移、大型設備滑移。GJZF4四氟滑動板式橡膠支座的整體構造由梁底鋼板、不銹鋼板、GJZF4四氟滑動板式橡膠支座與支座墊石等組成。

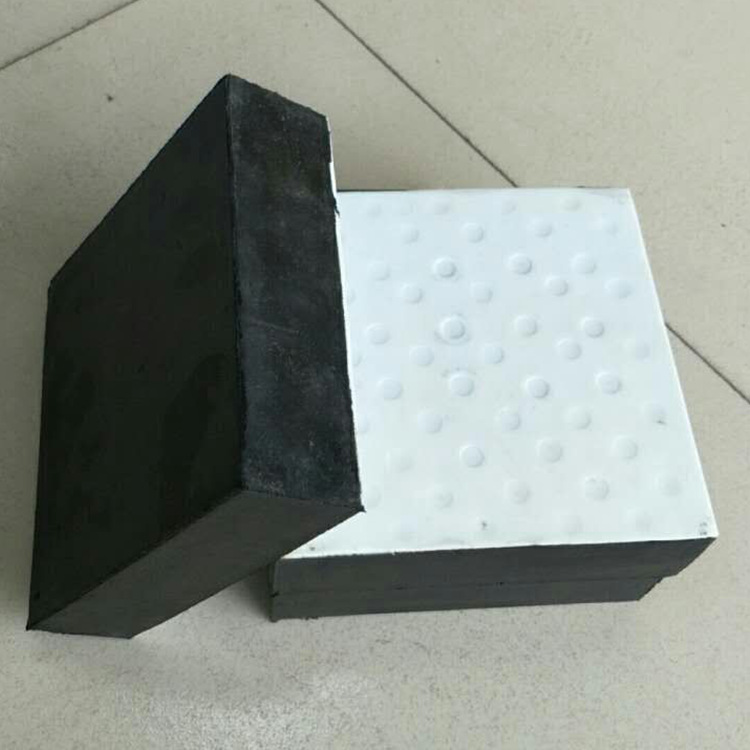

梁底鋼板：又稱支座上鋼板，位于梁端支點處，可通過預埋或粘貼形式就位，西小江大橋上鋼板與梁底之間采用環氧樹脂粘貼固定。鋼板厚度為18mm，下面有深1.5mm的寬槽用以嵌放不銹鋼板。寬槽制成楔形，在梁伸縮過程中不至于不銹鋼板隨梁的移動而滑脫。嵌放在梁底鋼板上寬槽中的不銹鋼板，厚度為3mm，梁在伸縮移動時，因為不銹鋼板有很好的光潔度，又在四氟板表面上，所以摩擦阻力很小，GJZF4四氟滑動板式橡膠支座表面粘貼的聚四氟乙烯板厚為1.5mm左右，在四氟表平面上有直徑8mm左右，深度約1mm的球冠形的儲油坑，在安裝時涂以“295”硅脂，以便進一步減小摩擦。
