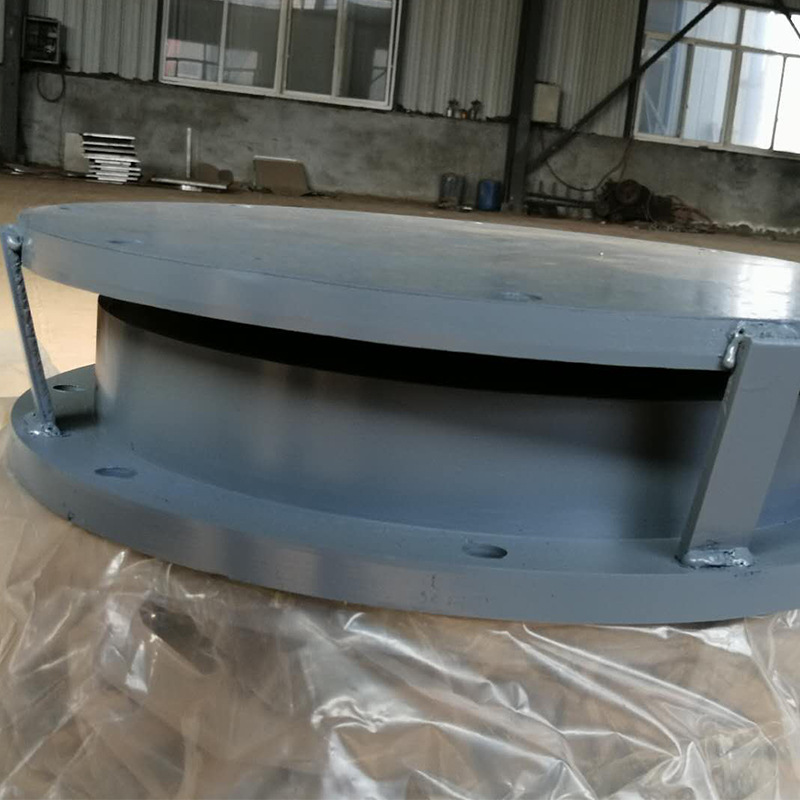

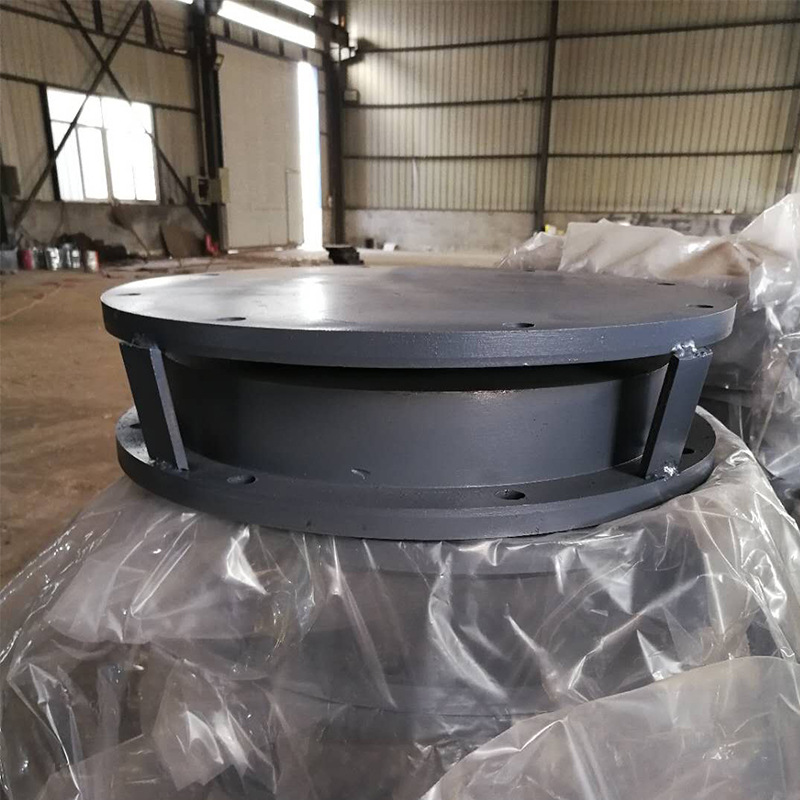

KBQZ抗拔球鉸支座,是在國標球型支座的基礎上逐步升華的產物。它們能夠滿足橋梁、建筑,尤其是鋼結構工程對節點支座性能需要。KBQZ系列普通形抗拔球鉸支座分為固定型,單向位移型和雙向位移型三種形式。KBQZ抗拔球型鋼支座是水平工作位置支座,在工作過程中,頂板位移箱和底板位移箱水平放置,其作用是鉸接上下構件,釋放鋼結構主體的內應力。

一、KBQZ抗拔球型鋼支座的主要技術性能

1、能名承受豎向載荷;

2、KBQZ抗拔球型鋼支座具備相當的抗豎向拔力的性能,保證豎向受拔時上下結構不脫節,且能正常轉角;

3、KBQZ抗拔球型鋼支座具備抗水平剪力的性能,保證水平受力時不脫落;

4、可滿足水平位移要求;

5、可滿足萬向轉動,萬向承載;

6、支座材質為合金鑄鋼,充分滿足工程壽命年限。

二、KBQZ抗拔球型鋼支座設計參數

1、KBQZ抗拔球型鋼支座豎向壓力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN.

2、支座豎向抗拔力取其豎向荷載的50%內;

3、支座水平抗剪力取豎向荷載的30%~40%;

4、設計轉角為0.02rad,也可根據實際情況在0.02~0.08rad范圍內做相應設計;

5、位移型支座根據其位移形式不同將其相應位移量設為±60~±100,也可根據實際需求設計;

6、支座滑動摩擦系數u≤0.03(-25°C~+60°C).
