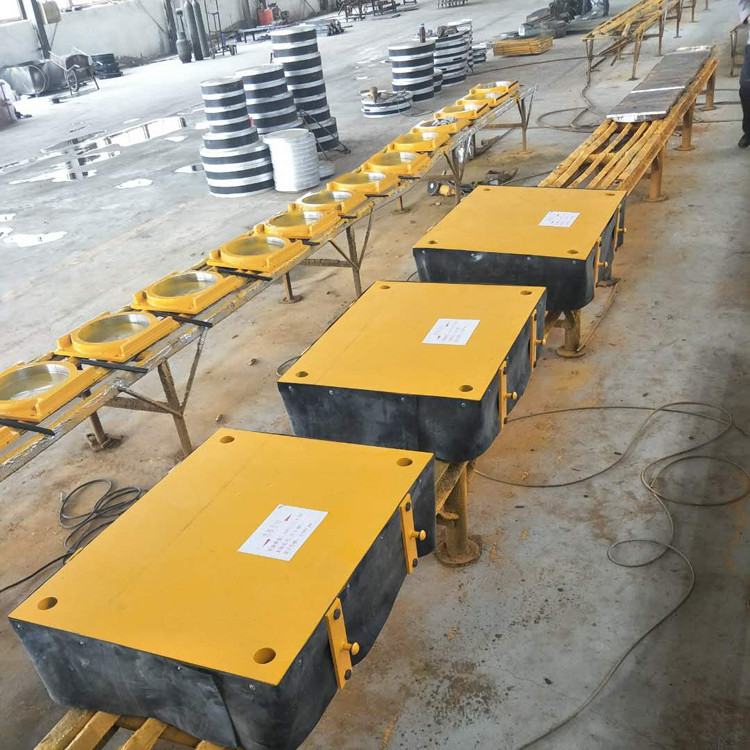

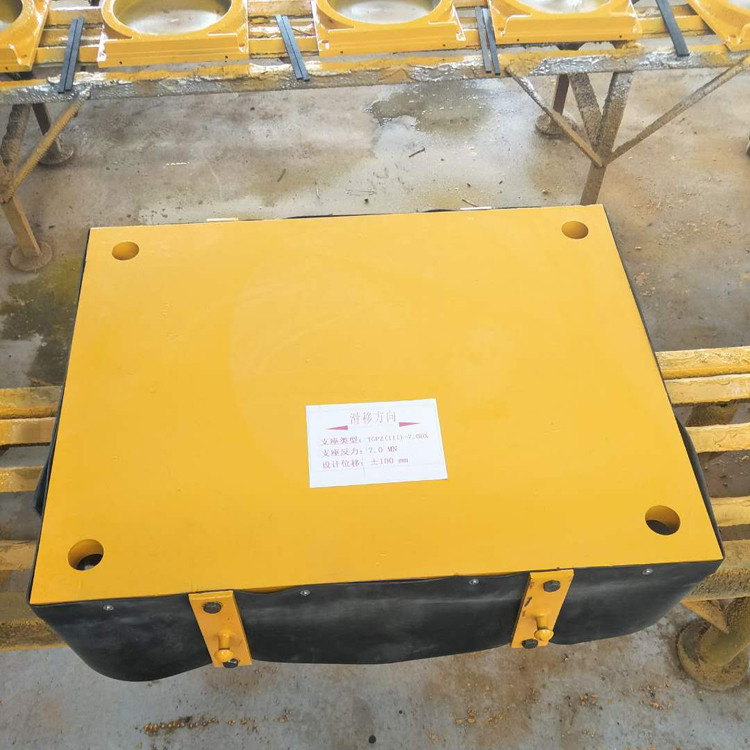

GPZ (II)盆式橡膠支座由頂板、不銹鋼滑板、聚四氟乙滑板、中間鋼板、橡膠板、密封圈、底盆、支座錨栓等組成，產品執行交通部JT391-1999標準，廣泛應用于公路、鐵路、市政和水利工程及其它類似結構中。本系列產品具有結構合理，承載能力大，變形量小，水平位移量大，轉動靈活等特點。

GPZ (II)盆式橡膠支座使用性能分類
a 、雙向活動支座（多向活動支座）：具有豎向承載、豎向轉動和多向滑移性能，代號為SX 。
b、單向活動支座：具有豎向承載、豎向轉動和單一萬向滑移性能，代號為DX 。
c 、固定支座：具有豎向承載和豎向轉動性能，代號為GD 。
GPZ（Ⅱ）盆式支座適用溫度范圍分類
a 、常溫型支座：適用于一25 ℃ 一＋60 ℃ 使用。
b 、耐寒型支座：適用于一40 ℃ 一十60 ℃ 使用，代號為F
GPZ (II)盆式橡膠支座基本結構形式
雙向（多向）活動支座和單向活動支座由上座板（包括頂板和不銹鋼滑板）、聚四氟乙烯滑板、中間鋼板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩等組成。單向活動支座沿活動方向還設有導向擋塊。
固定支座由上座板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩等組成。
減震型支座還應有消能和阻尼件。

GPZ (II)盆式橡膠支座的技術性能
1、豎向承載力
盆式橡膠支座系列的豎向承載力（即支座反力，單位MN ）分31 級，即0 .8 、1 、1.25 、1.5 、2 、2.5、3 、3 .5 、4 、5 、6 、7 、8 、9 、10 、12.5 、15 、17.5 、20 、22.5 、25 、27.5 、30 、32.5 、35 、37.5 、40 、45 、50 、55 、55 和60 。
在豎向設計荷載作用下，支座壓縮變形值不大于支座總高度的2 % ，盆環上口徑向變形不大于盆環外徑的0.5 ％。，支座殘余變形不超過總變形量的5 ％。
2 、水平承載力
盆式橡膠支座系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座豎向承載力的1O％。抗震型支座水平承載力不小于支座豎向承載力的20 ％。
3 、轉角
支座轉動度不小于0.O2rad 。
4 、摩阻系數
加5201硅脂潤滑后，常溫型活動支座設計摩阻系數最小取0.03 。
加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數最小取0.06 。
5 、位移
活動支座位移量超過規格系列表1、表2 中的規定時，可按實際需要適當加大位移量。
