JQZ系列新型球型鋼支座

      一、產品說明：
      JQZ 系列新型球型鋼支座是按照國家標準《橋梁球型支座》（GB/T17955-2009），同時參照并滿足歐洲標準《Structural bearings - Part 7: Spherical and cylindrical PTFE bearings》（EN1337-7：2004）及其它相關行業規范（雙標準、多規范）研發的橋梁標準構件系列產品。
      JQZ系列具有結構新穎、材質優良、安裝方便等優點。適用于各類公路、市政及軌道交通的各種類型橋梁，尤其是彎、坡、斜及特殊復雜橋梁。
      二、技術參數：
      支座轉角：支座轉角不小于±0.02rad
      支座設計承載力：1.0MN-70.0MN分33個等級
      水平承載力：固定型支座各向、單向活動型支座非活動方向的設計水平承載力分三級：
      JQZ(Ⅰ)型（普通型）——設計水平承載力為支座豎向承載力的10%；
      JQZ(Ⅱ)型（抗震型）——設計水平承載力為支座豎向承載力的15%；
      JQZ(Ⅲ)型（抗震型）——設計水平承載力為支座豎向承載力的22.5%；

      設計位移：單向活動型支座活動方向橫向放置時橫橋向的位移量和雙向活動型支座橫橋向的位移量為±40mm；單向活動型支座的活動方向和雙向活動型支座的順橋向位移量分為±50mm，±100mm，±150mm，±200mm，±250mm，±300mm。

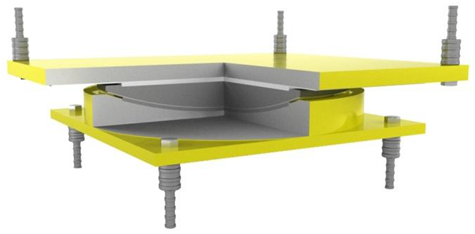

固定型系列（JQZ-GD）

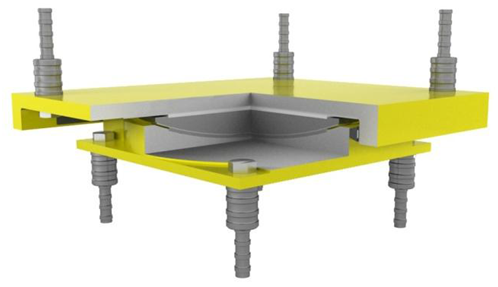

單向活動型系列（JQZ-DX）

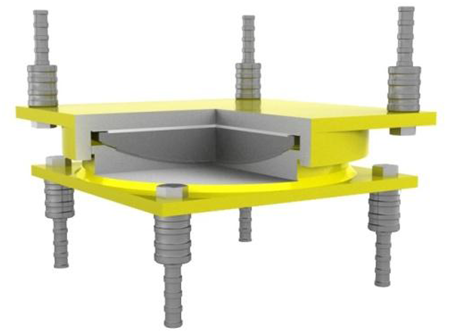

雙向活動型系列（JQZ-SX）
